Remote Automatic Control Systems (RACS)
Remote Automatic Control System “Corvette” is designed to control the main ship engine speed and enable reverse gear transmission.
Control is carried out with the help of speed setters, which can be installed in the wheelhouse, in the engine room, and can also be installed in other rooms of the ship.

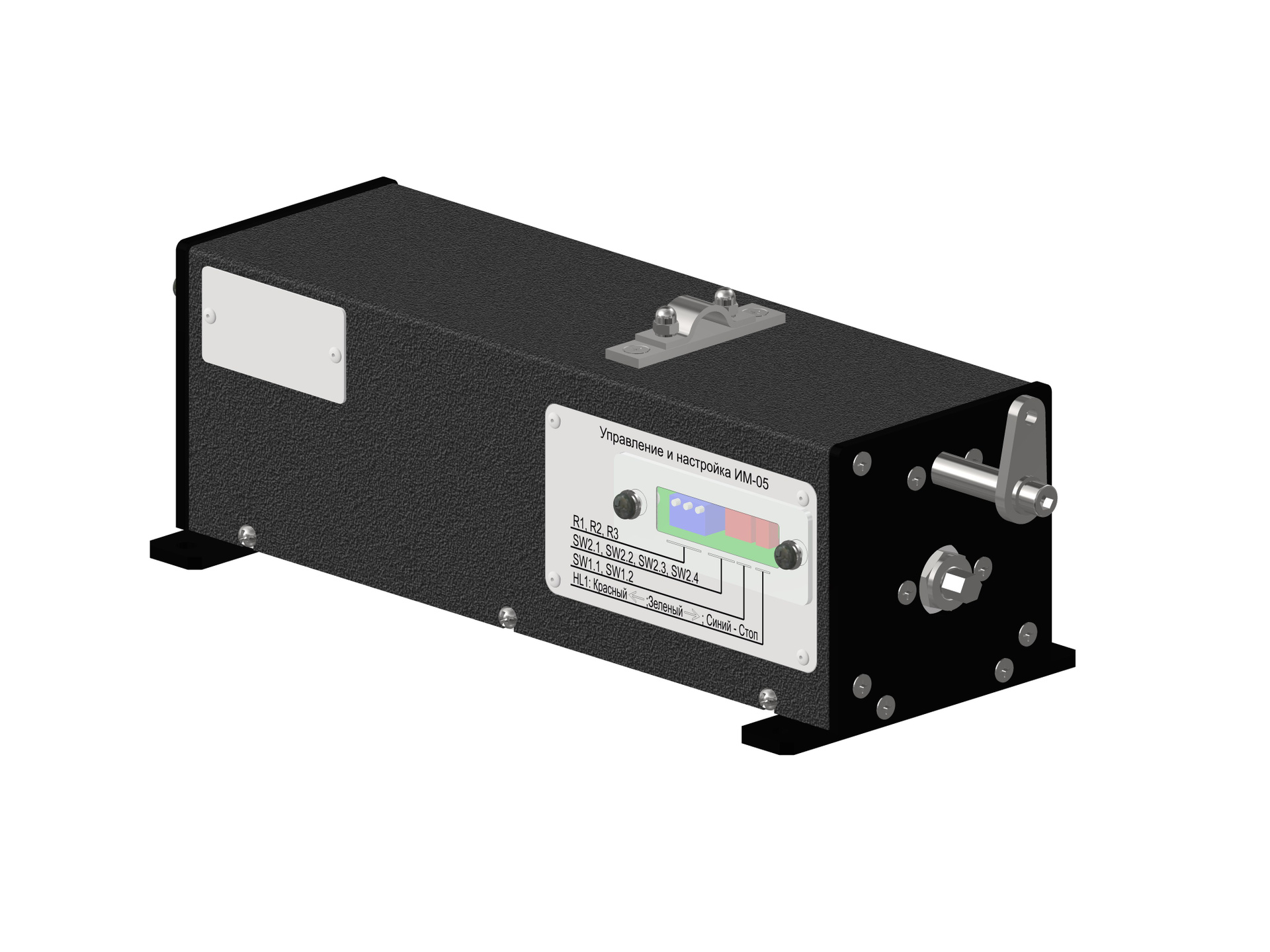

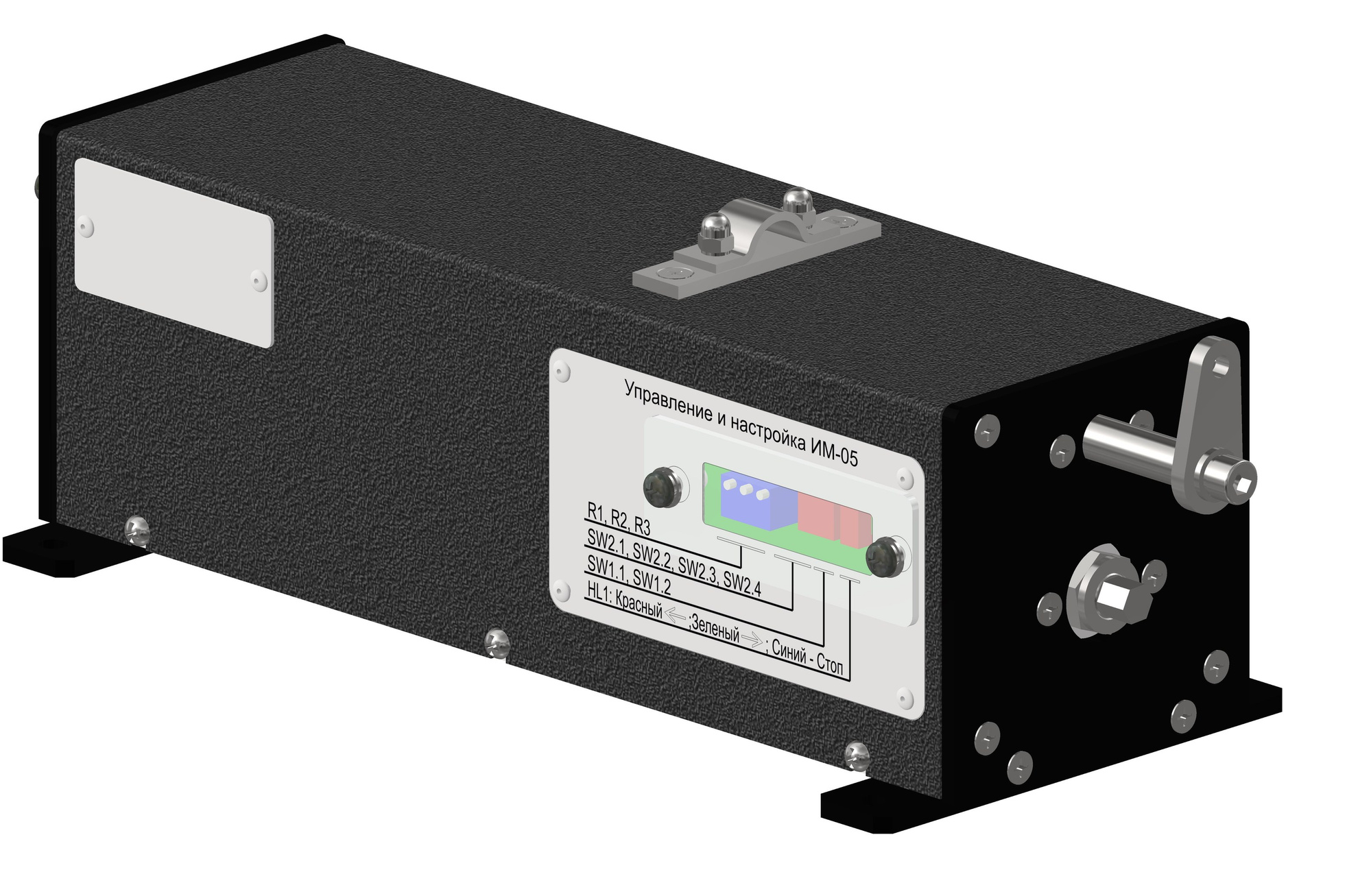

The speed is set by moving the fuel pump rail with the actuator.
Gear shifting is performed by mechanical movement of the RRP lever by the actuating mechanism or by sending signals to the Forward and Backward solenoid valves.
RACS “Corvette” is approved by the Russian River Register and the Russian Maritime Register of Shipping.

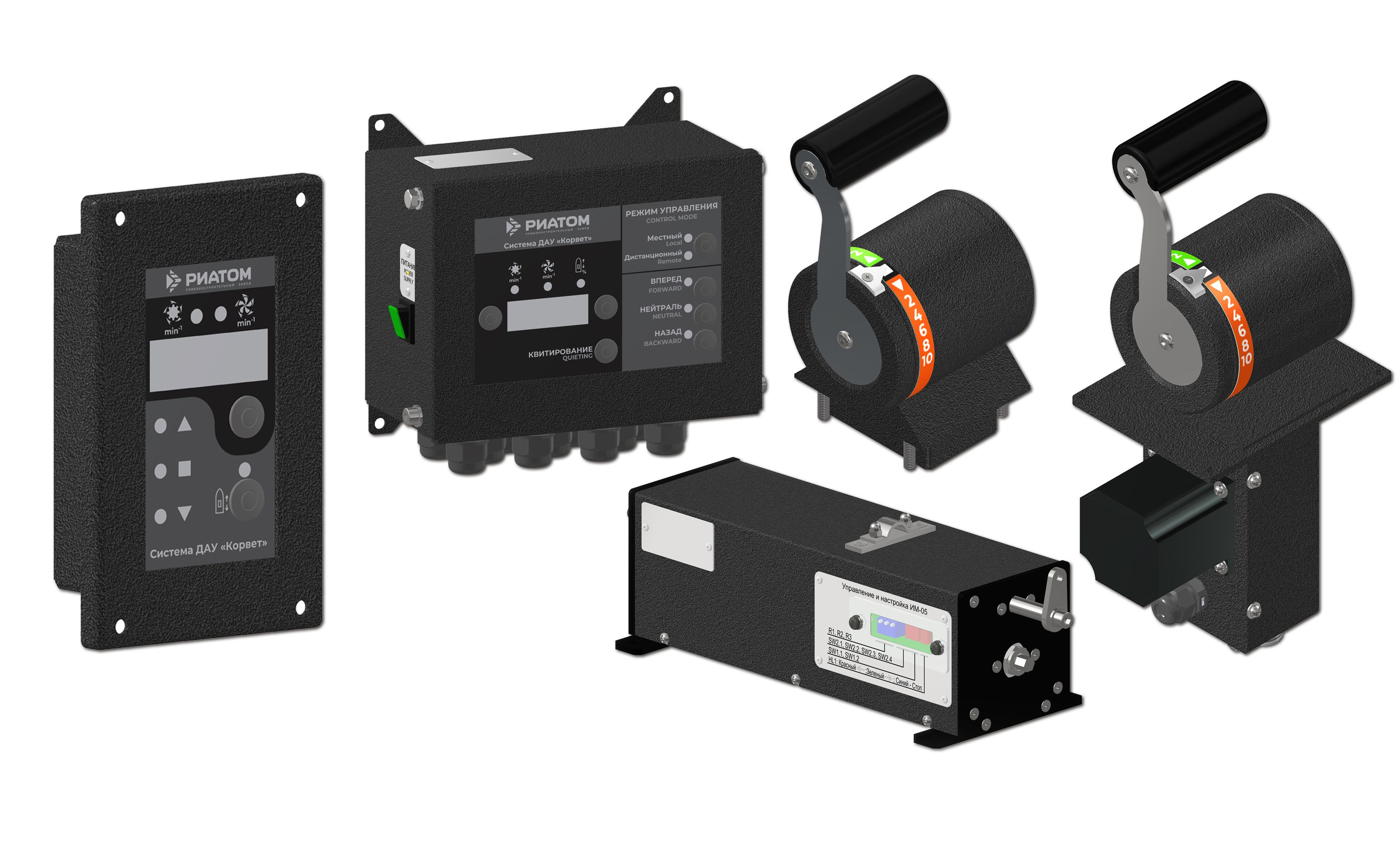

The system includes:

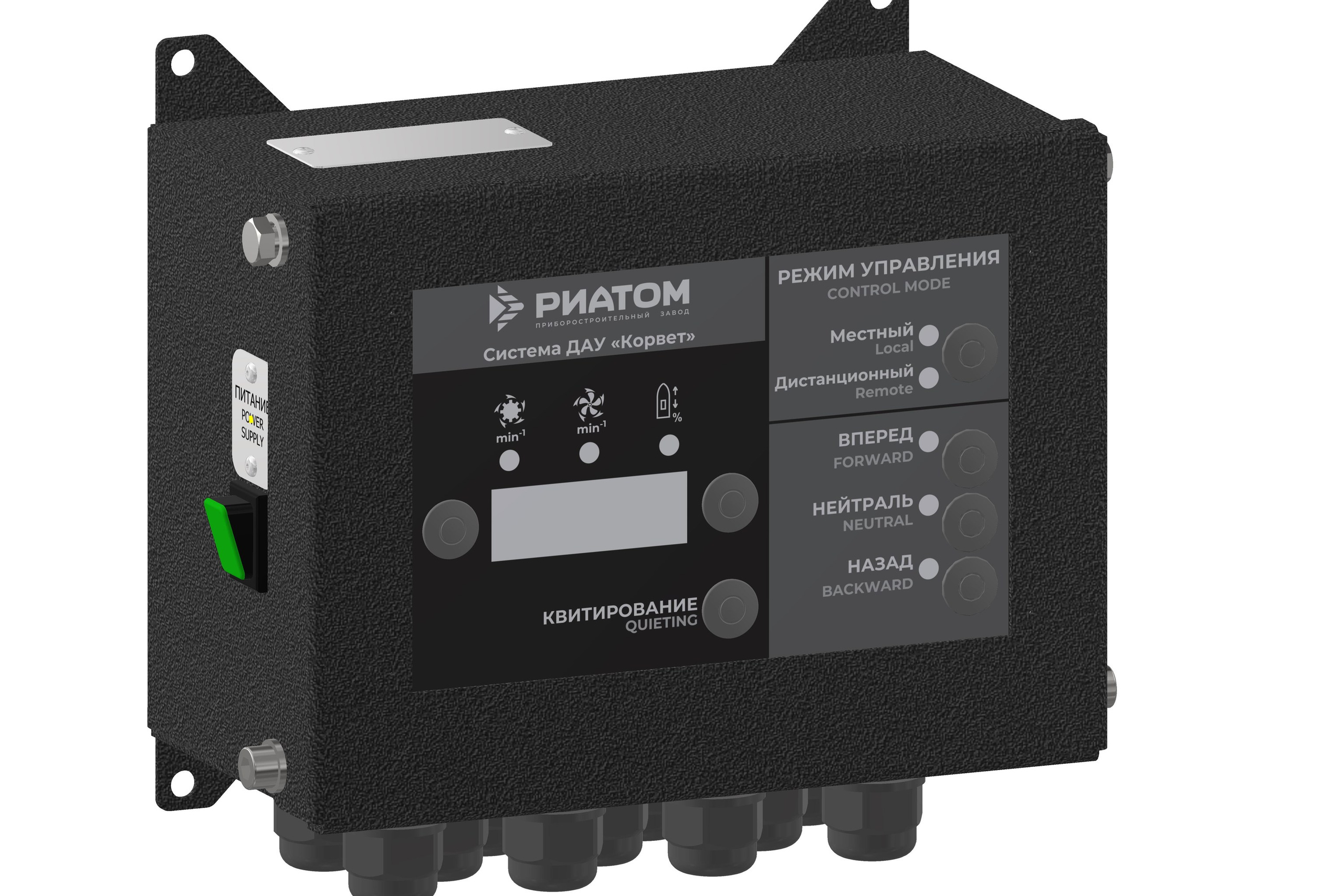

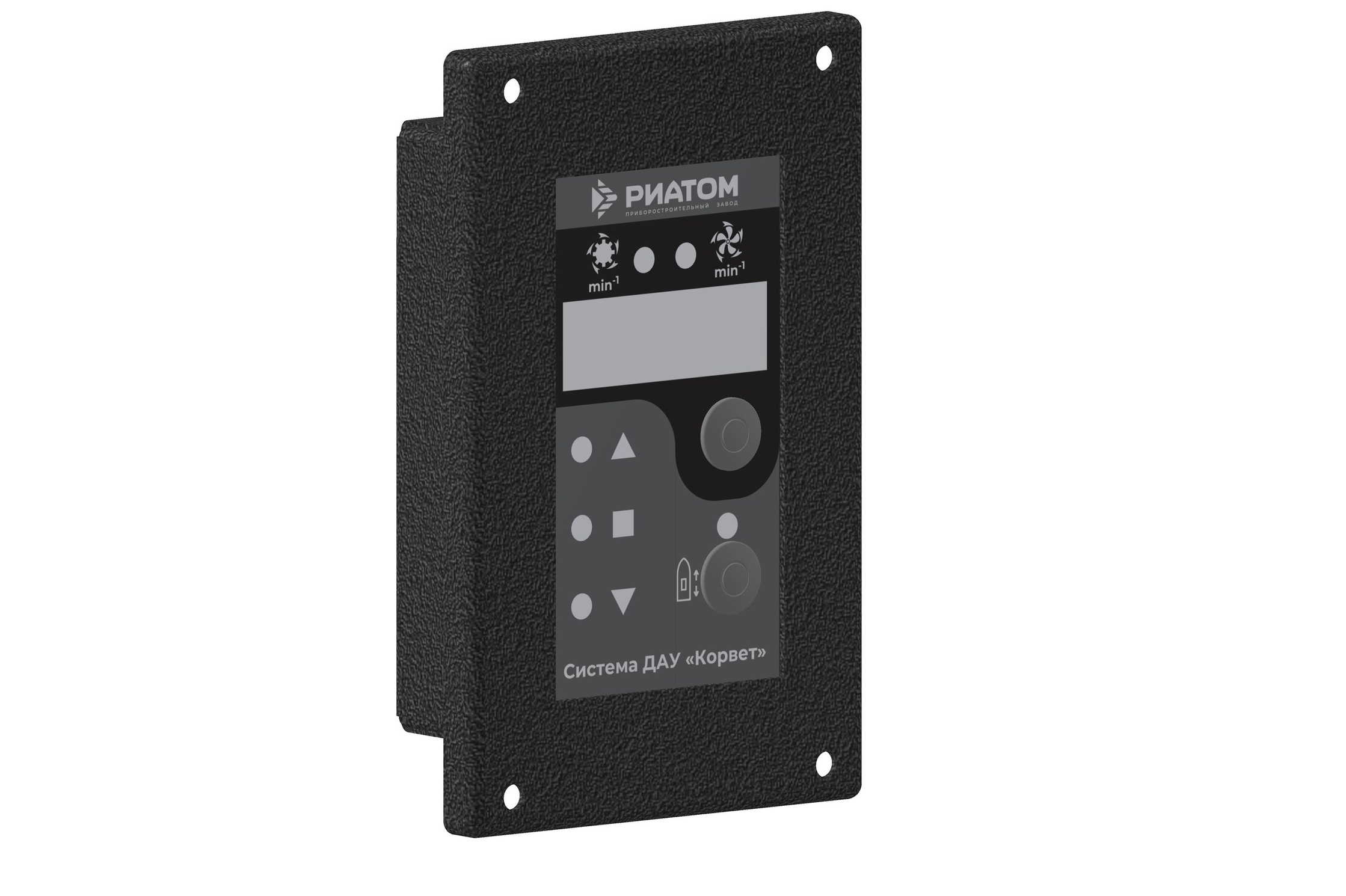

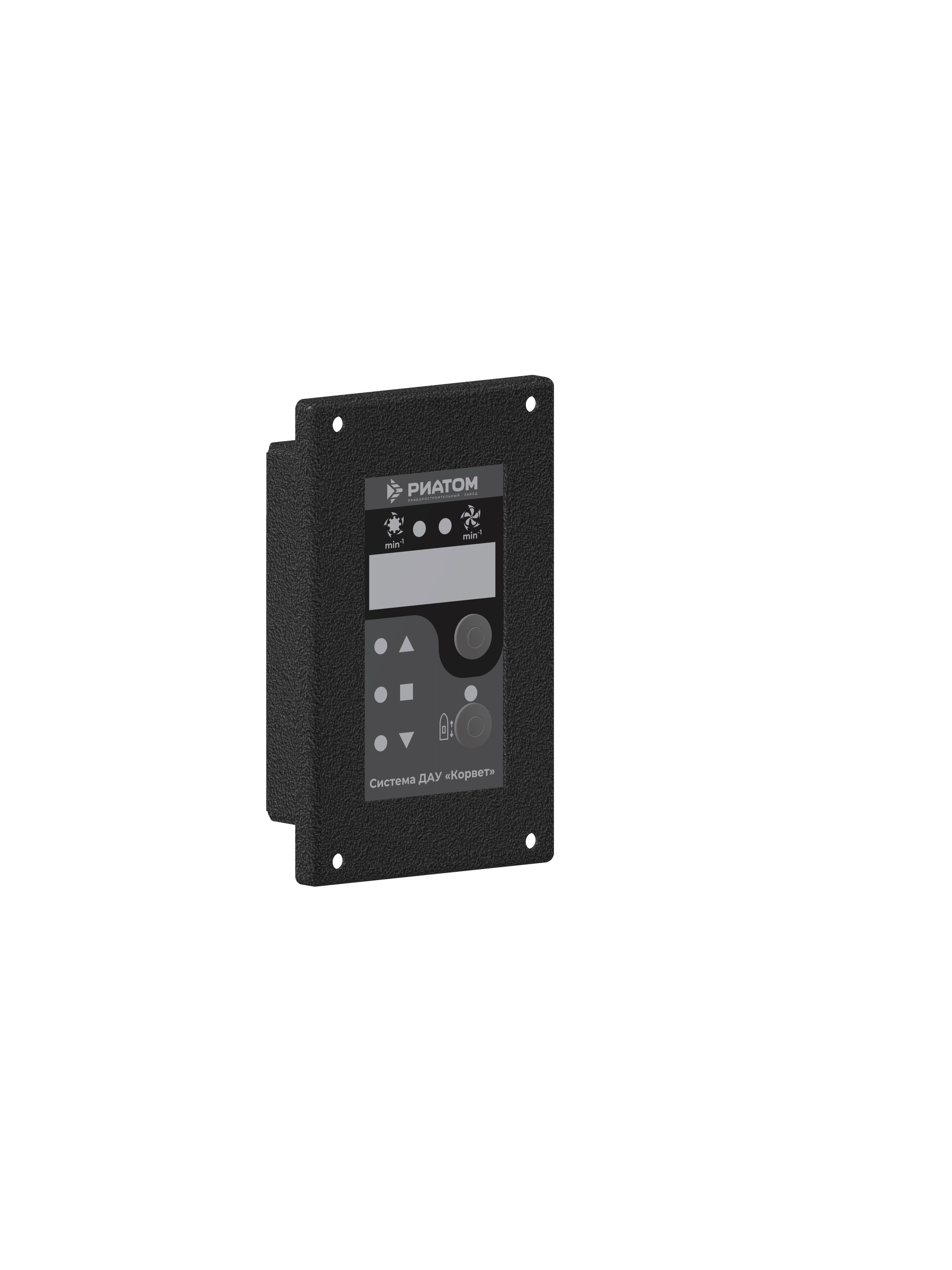

Блок управления БУ-22.1
Блок управления позволяет управлять оборотами двигателя и режимом движения.
Блок управления БУ-22.2
Блок управления сдвоенный позволяет управлять оборотами двигателя и режимом движения. Представляет собой два независимых блока, собранных в одном корпусе, для удобства монтажа и настройки.

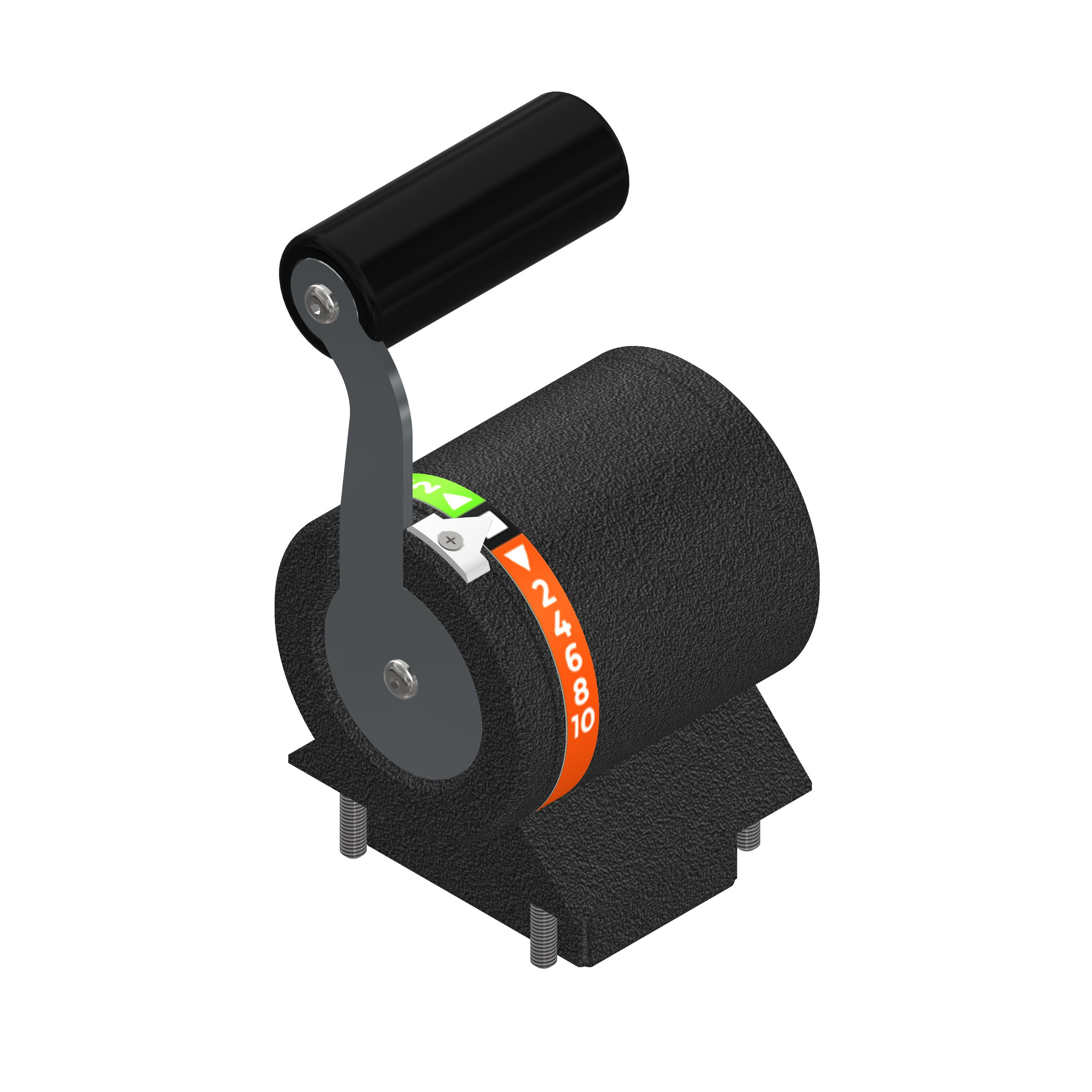

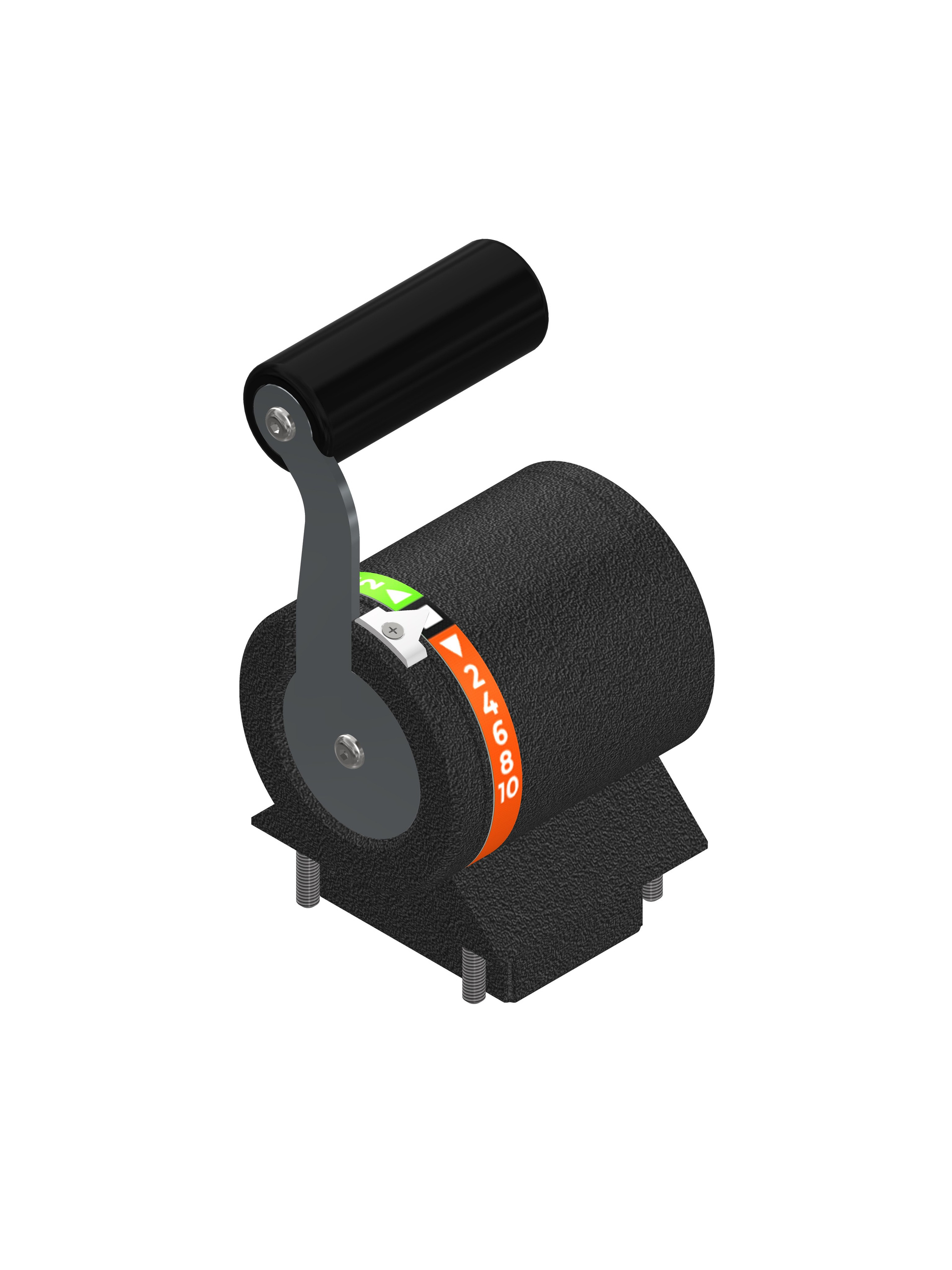

Задатчик оборотов ЗО-4.1-03
Варианты исполнения: правый, левый, средний.
- Напряжение питания, В: 24
- Ток потребления, А: 1
- Степень защиты оболочки: IP44 / IP56
Угол перемещения рукояти от положения «Полный назад» до «Полный вперёд», °: 160
Имеет фиксацию в положении «нейтраль», «малый вперед», «малый назад»
Задатчик оборотов ЗО-4.2-03
Представляет собой два независимых задатчика оборотов, собранных в одном корпусе, для удобства монтажа и управления.
- Напряжение питания, В: 24
- Ток потребления, А: 1
- Степень защиты оболочки: IP44 / IP56
Угол перемещения рукояти от положения «Полный назад» до «Полный вперёд», °: 160
Имеет фиксацию в положении «нейтраль», «малый вперед», «малый назад»

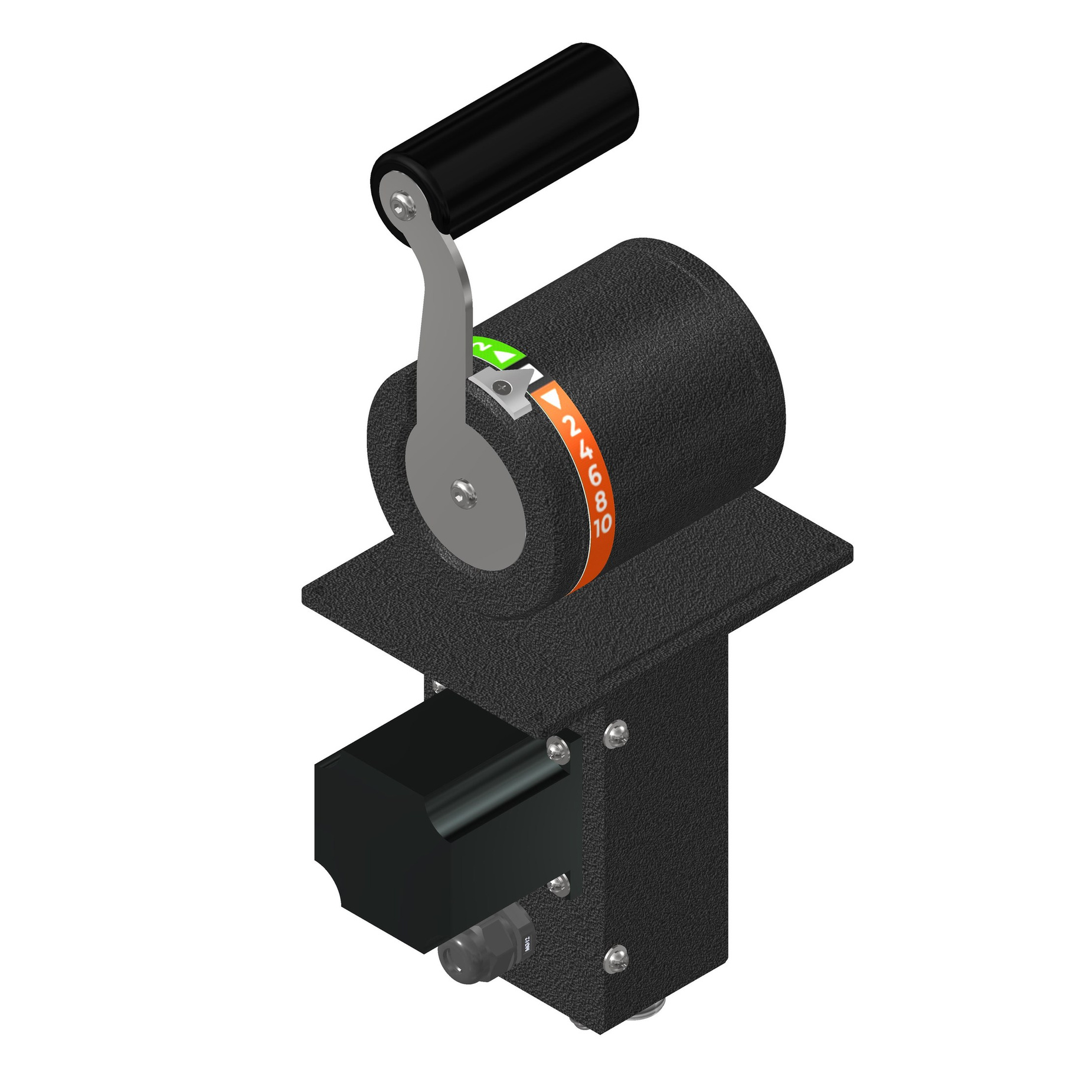

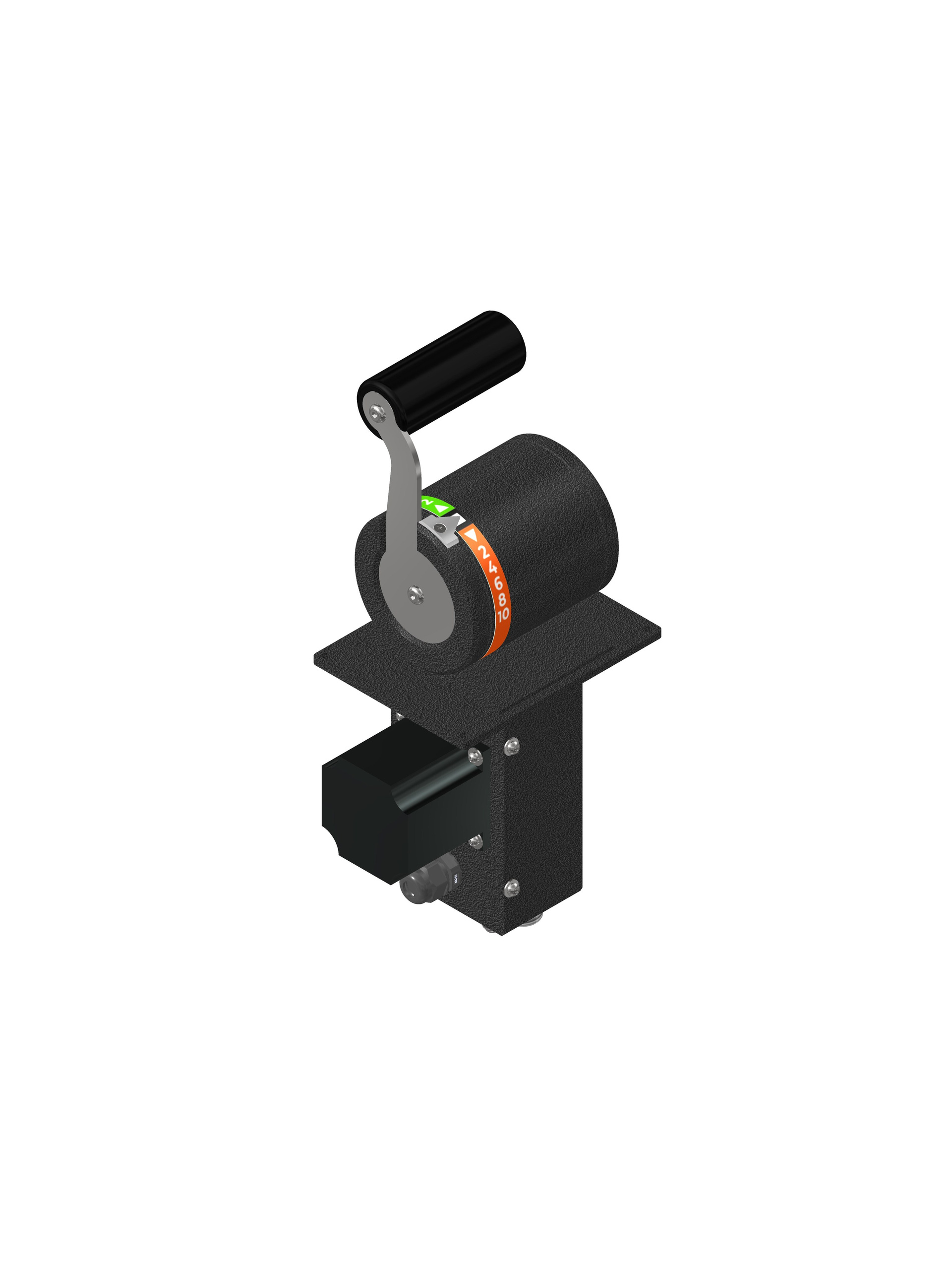

Задатчик оборотов ЗО-4.6-03L
Варианты исполнения: левый
- Напряжение питания, В: 24
- Ток потребления, А: 5
- Степень защиты оболочки: IP44
Угол перемещения рукояти от положения «Полный назад» до «Полный вперёд», °: 160
Оборудован электроприводом для автоматического передвижения рукояти. Применяется при наличии нескольких постов управления для автоматической синхронизации положения рукояти.
