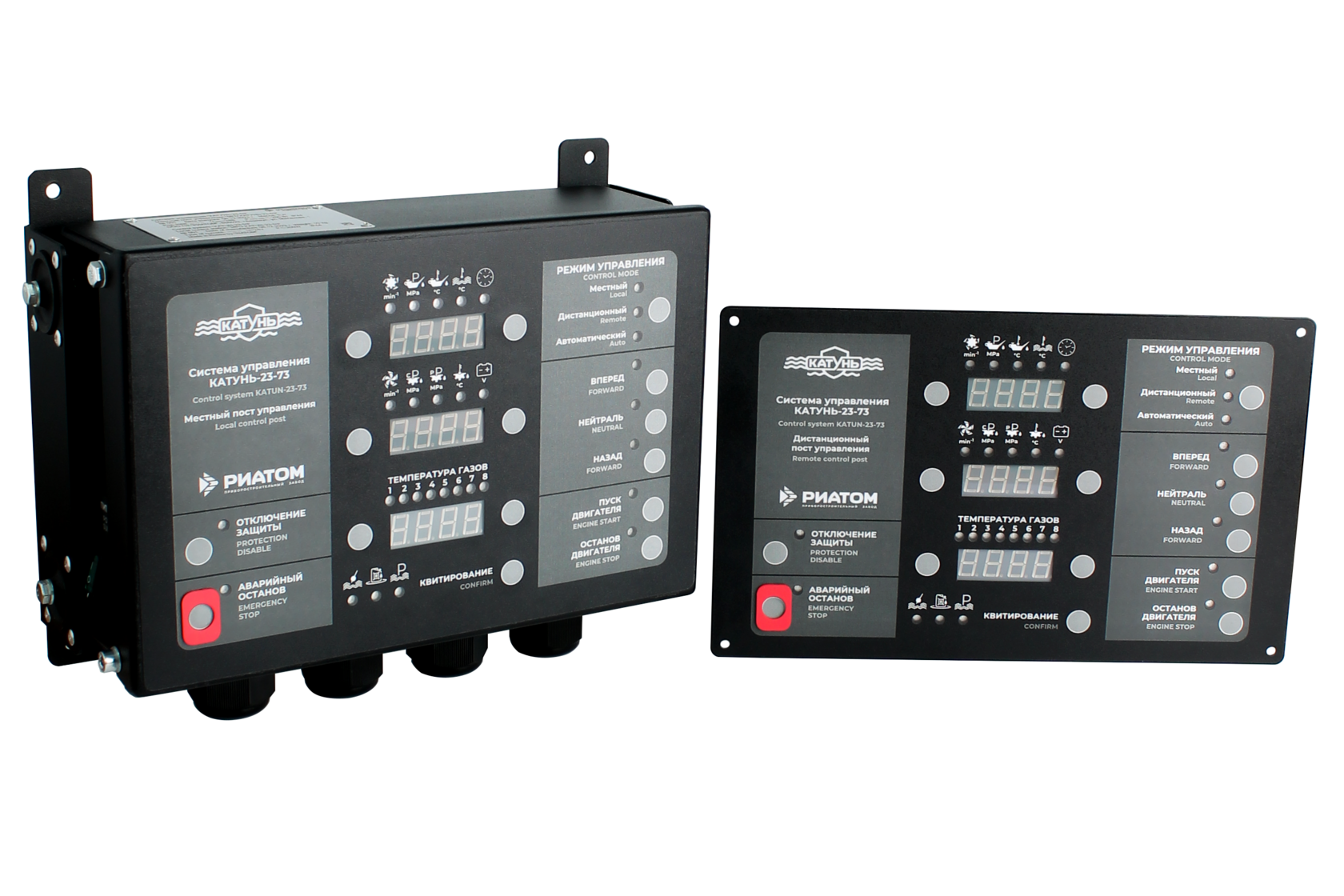

Система управления КАТУНЬ-23-73

Выполняет функции:

• Системы дистанционного автоматического управления (ДАУ)
• Системы аварийно-предупредительной сигнализации (АПС)
• Системы защиты

Обеспечивает:
Измерение и отображение параметров двигателя:

• Частота вращения двигателя, об/мин
• Давление масла двигателя, МПа
• Температура масла двигателя, °С
• Температура охлаждающей жидкости, °С
• Время наработки, час
• Напряжение питания системы управления, В
• Частота вращения вала, об/мин
• Давление смазочного масла реверс-редуктора, МПа
• Давление рабочего масла реверс-редуктора, МПа
• Температура масла реверс-редуктора, °С
• Температура выхлопных газов, °С (измерение по 8 каналам)

Аварийно-предупредительную сигнализацию в следующих случаях:

• Превышение частоты вращения двигателя
• Снижение давления масла двигателя
• Превышение температуры масла двигателя
• Превышение температуры охлаждающей жидкости
• Превышение либо снижение напряжение питания
• Снижение давления рабочего масла редуктора
• Снижение давления смазочного масла редуктора
• Превышение температуры масла редуктора
• Снижение уровня охлаждающей жидкости
• Утечка топлива
• Снижение давления забортной воды
• Превышение температуры выхлопных газов

Защиту двигателя (снятие нагрузки и останов) в следующих случаях:

• Превышение частоты вращения двигателя
• Снижение давления масла двигателя (отключаемая защита)

Пуск и останов двигателя:

• С местного поста управления
• С дистанционного поста управления
• Дискретным сигналом с главного распределительного щита (ГРЩ)
• Командой через интерфейс RS-485 (протокол Modbus RTU)

Управление оборотами двигателя:

• Кнопками с местного поста управления
• Кнопками с дистанционного поста управления
• Рукоятью задатчика оборотов (подключается к дистанционному посту управления)
• Командой через интерфейс RS-485 (протокол Modbus RTU)

Управление включением передач редуктора
Возбуждение зарядного генератора при пуске двигателя
Управление прогревом остановленного двигателя

Технические характеристики:

Напряжение питания, В24 ± 6

Номинальная потребляемость мощность, Вт25

Степень защиты оболочки IP44

Гарабитные размеры МПУ, мм300×200×100

Габаритные размеры ДПУ, мм300×185×38

Масса МПУ, кг, не более4,5

Масса ДПУ, кг, не более1,5
