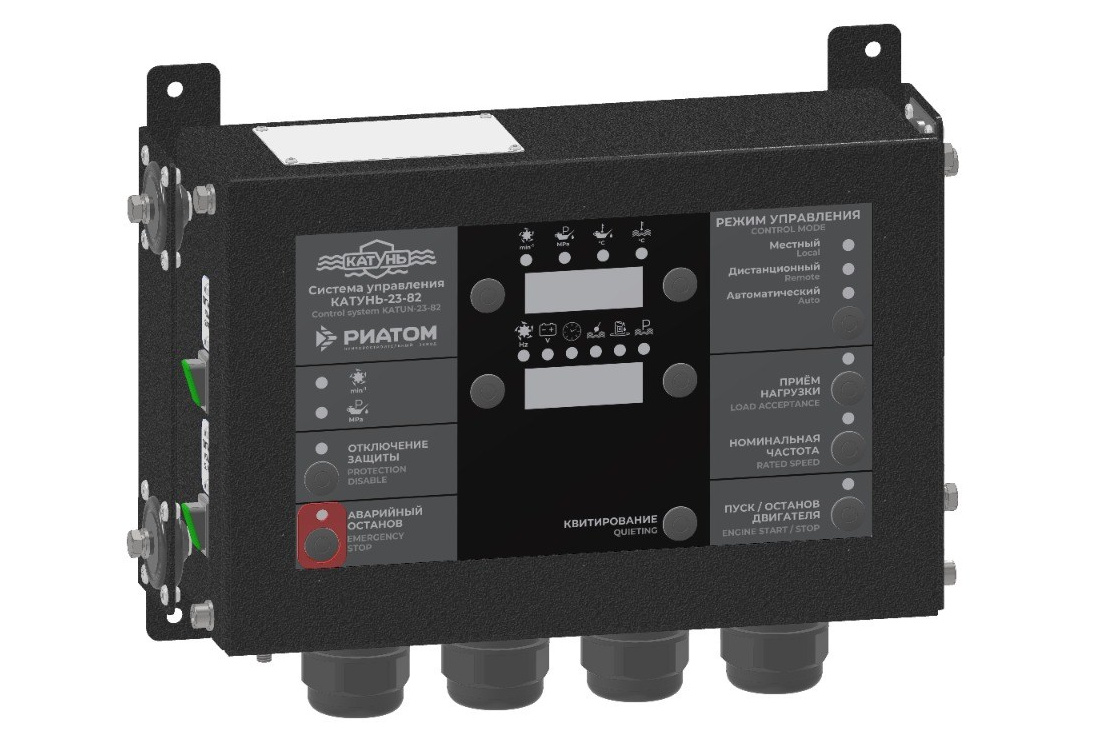

Система управления КАТУНЬ-23-82

Выполняет функции:

• Системы дистанционного автоматического управления (ДАУ)
• Системы аварийно-предупредительной сигнализации (АПС)
• Системы защиты

Обеспечивает:

•  Измерение и отображение параметров двигателя
• Аварийно-предупредительную сигнализацию
•  Защиту двигателя (снятие нагрузки и останов)
• Пуск и останов двигателя
• Управление оборотами двигателя (промежуточные / номинальные)
• Возбуждение зарядного генератора при пуске двигателя
• Управление прогревом остановленного двигателя

Состоит из двух блоков. Местный пост управления (МПУ) — устанавливается в машинном отделении рядом с двигателем, а дистанционный пост управления (ДПУ) — в рулевой рубке.

Местный пост управления:

Степень защиты оболочки: IP44

Габаритные размеры: 300×200×100

Масса, кг, не более: 5

Дистанционный пост управления:

Степень защиты оболочки: IP44

Габаритные размеры: 300×185×28

Масса, кг, не более: 1,5

Измеряемые параметры:

• Частота вращения двигателя, об/мин
• Давление масла двигателя, МПа
• Температура масла двигателя, °С
• Температура охлаждающей жидкости, °С
• Время наработки, час
• Напряжение питания системы управления, В
• Частота тока дизель-генератора, Гц

Дискретные входы:

• Дистанционный пуск и останов двигателя
• Экстренный стоп
• Снижение уровня охлаждающей жидкости
• Утечка топлива
• Снижение давления забортной воды
• Увеличение задания частоты (ЧВ+)
• Уменьшение задания частоты (ЧВ-)

Выходы:

• Стартер
• Маслонасос
• Рабочее стоп-устройство
• Аварийное стоп-устройство
• Возбуждение
• Номинальная частота вращения
• Удавшийся пуск
• Готов
• Предупреждение
• Авария
• Подогрев
• Задание ЧВ

Связь:

•  RS-485 Modbus — для связи с ведущей системой управления
