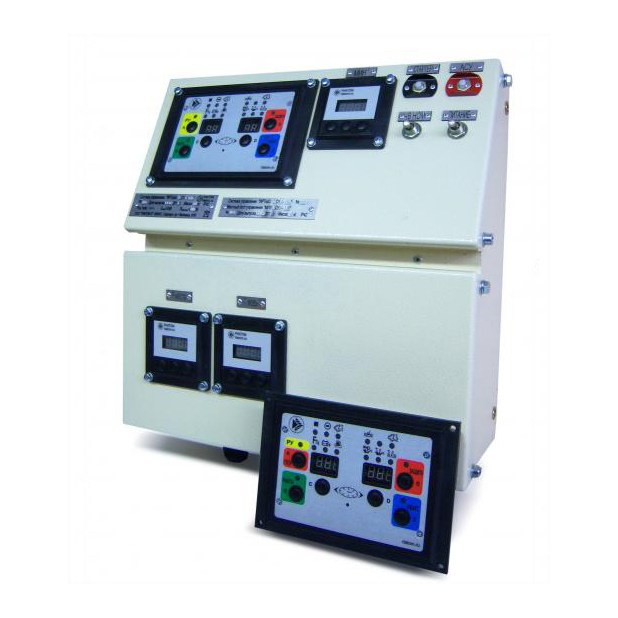

Система управления КАТУНЬ 7СУ6-18

Назначение:
Система управления КАТУНЬ 7СУ6-18 предназначена для управления судовым дизель-генератором, автоматизированным по 2 степени автоматизации ГОСТ 14228-80.

Система управления КАТУНЬ 7СУ6-18 имеет сертификат об одобрении Российского Речного Регистра и Российского Морского Регистра Судоходства.

Состав:

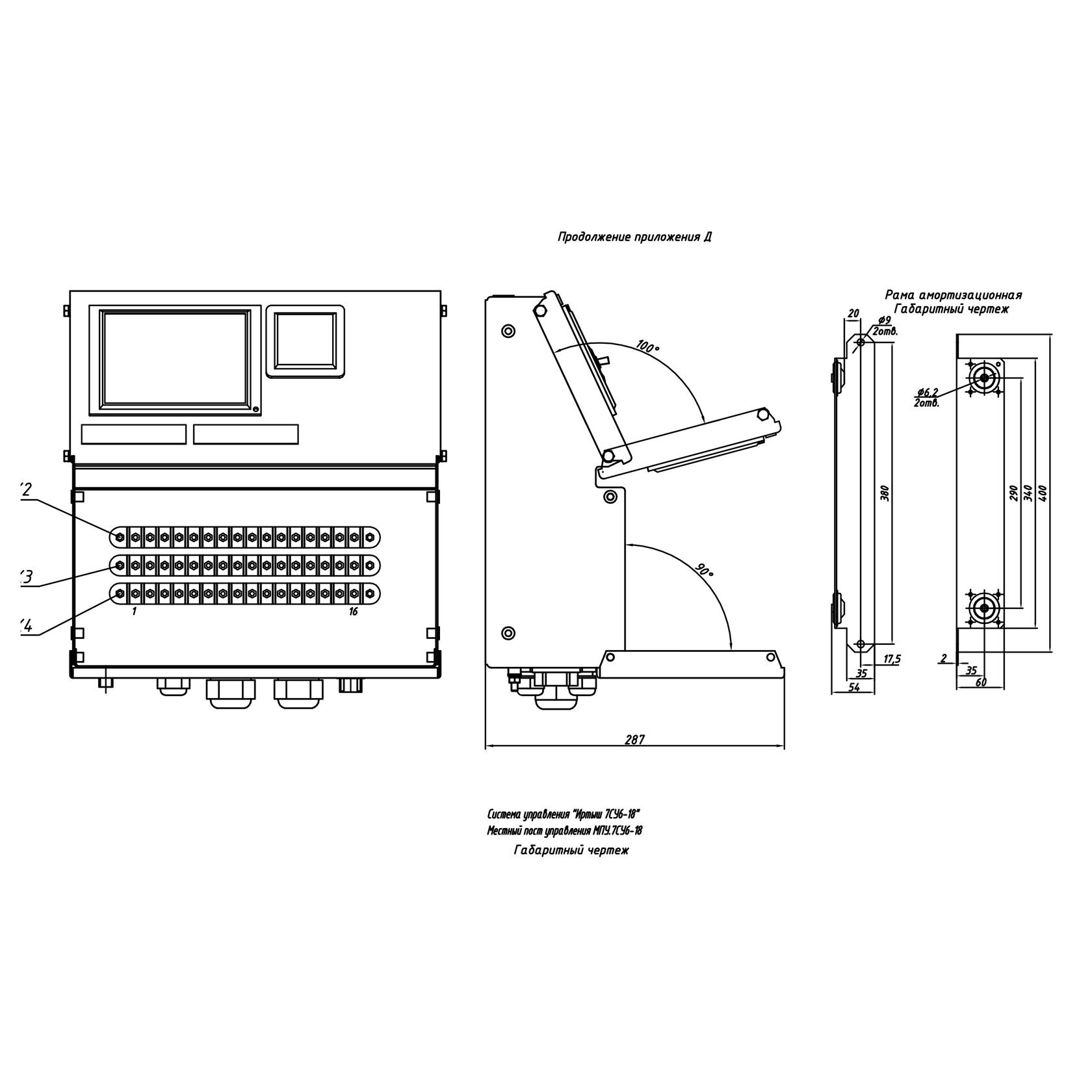

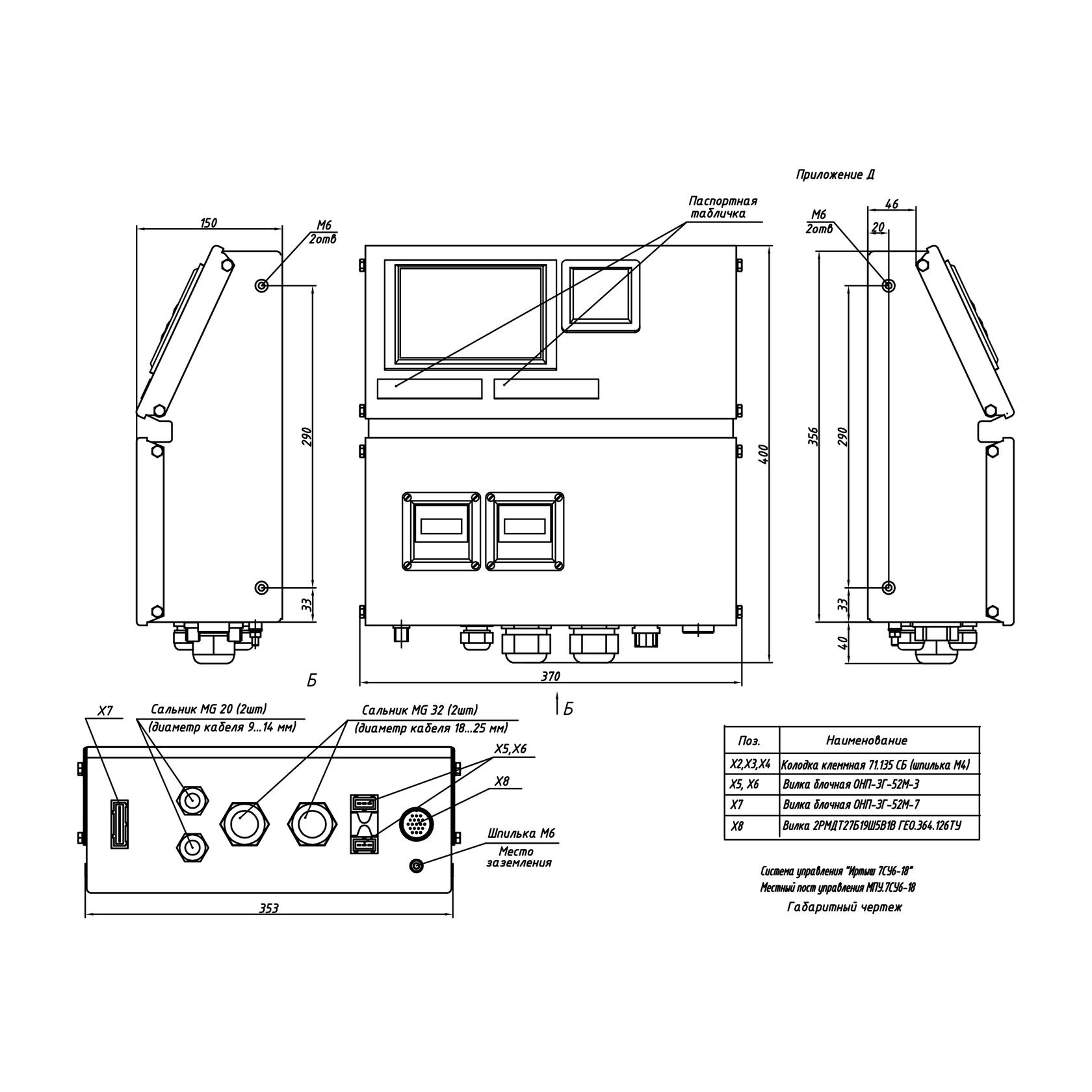

• Местный пост управления (МПУ);
• Контроллер многофункциональный КМ2-3Д-02.2 (в составе МПУ);

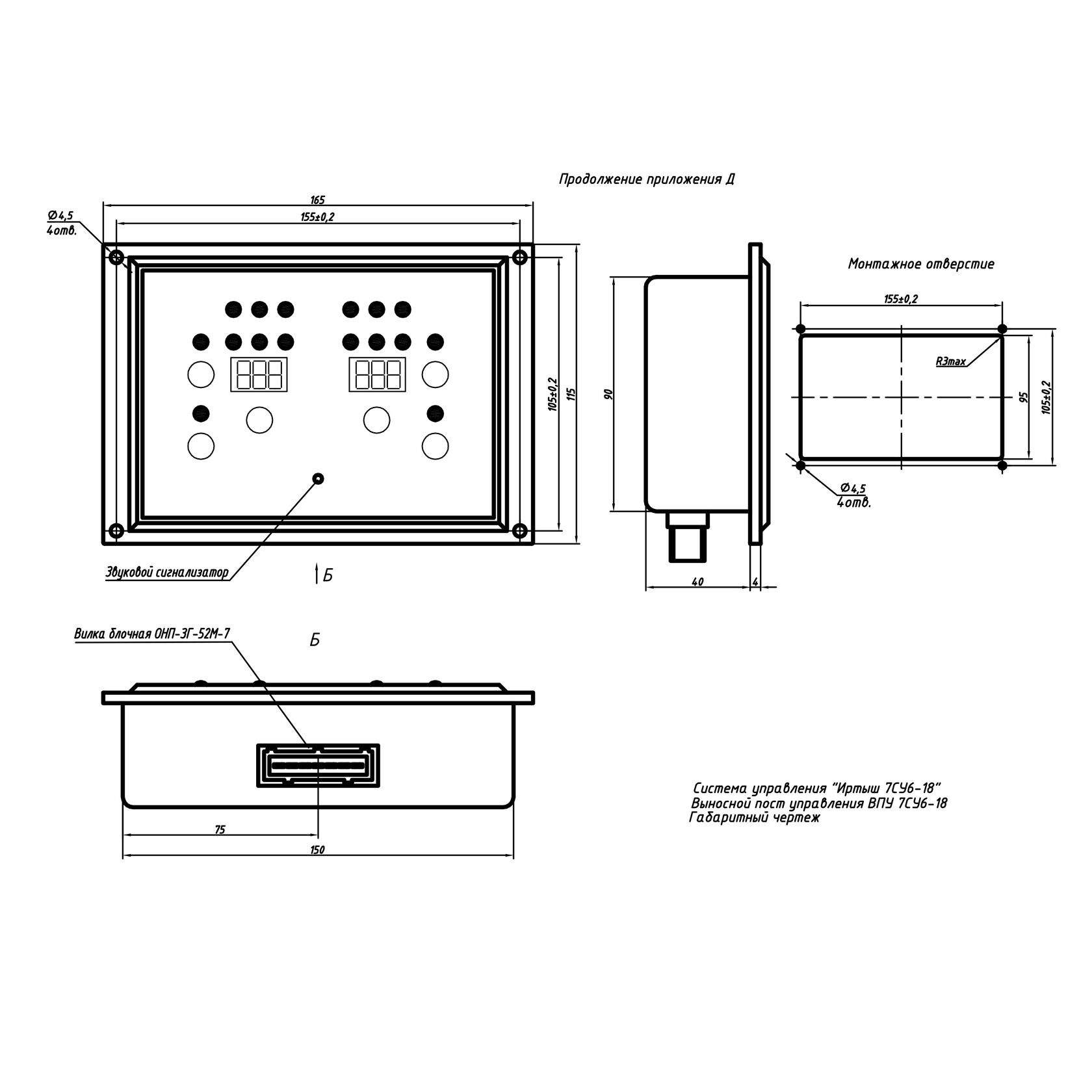

• Выносной пост управления (ВПУ) КМ2-3ВД-02.2;
• Комплект датчиков с электрическими соединителями (по отдельному заказу).

Функциональные возможности:
Цифровая индикация основных параметров двигателя на местном и выносном постах управления:

• частота вращения (Гц);
• давление масла (МПа);
• температура охлаждающей жидкости (ºС);
• температура масла (ºС);
• температура выпускных газов левого блока (ºС);
• температура выпускных газов правого блока (ºС);
• время наработки двигателя (моточасы);
• напряжения питания (В).

Предупредительная, аварийная световая и звуковая сигнализация на местном и выносном постах управления:

• высокая частота вращения;
• низкое давление масла;
• высокая температура охлаждающей жидкости;
• высокая температура масла;
• низкая/высокая температура газов;
• низкий уровень охлаждающей жидкости;
• низкое давление забортной воды;
• утечка топлива;
• низкое/высокое напряжения питания.

Защита двигателя:

• высокая частота вращения;
• низкое давление масла;
• высокая температура охлаждающей жидкости*;
• высокая температура масла*.

* включается по желанию потребителя.

Условия эксплуатации:

• температура окружающего воздуха от минус 20 до плюс 50 ºС;
• относительная влажность 98% при температуре 25 ºС.

Технические характеристики:

Напряжение питания, В 24 ± 6

Мощность, потребляемая не более, Вт 100

Рабочий диапазон температуры, ºС-10…+50
