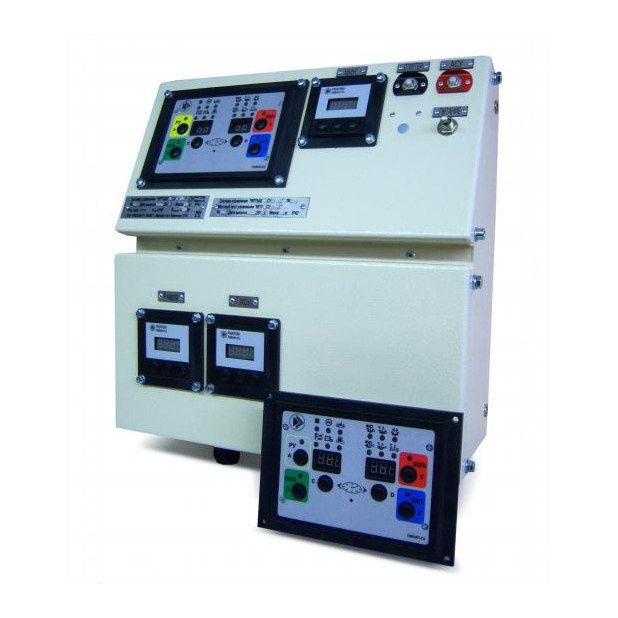

Система управления КАТУНЬ 7СУ6-19
Назначение:
Система управления КАТУНЬ 7СУ6-19 предназначена для оборудования главного судового дизеля с реверс-редукторной передачей, автоматизированного по 2-й степени автоматизации ГОСТ 14228-80, и обеспечивает контроль и индикацию параметров, а также АПСиЗ.
Система управления КАТУНЬ 7СУ6-19 имеет сертификат об одобрении Российского Речного Регистра и Российского Морского Регистра Судоходства.
Состав:
- Контроллер многофункциональный КМ2-3ДР-05;
- Контроллер многофункциональный КМ1-И-03;
- Комплект разъемов;

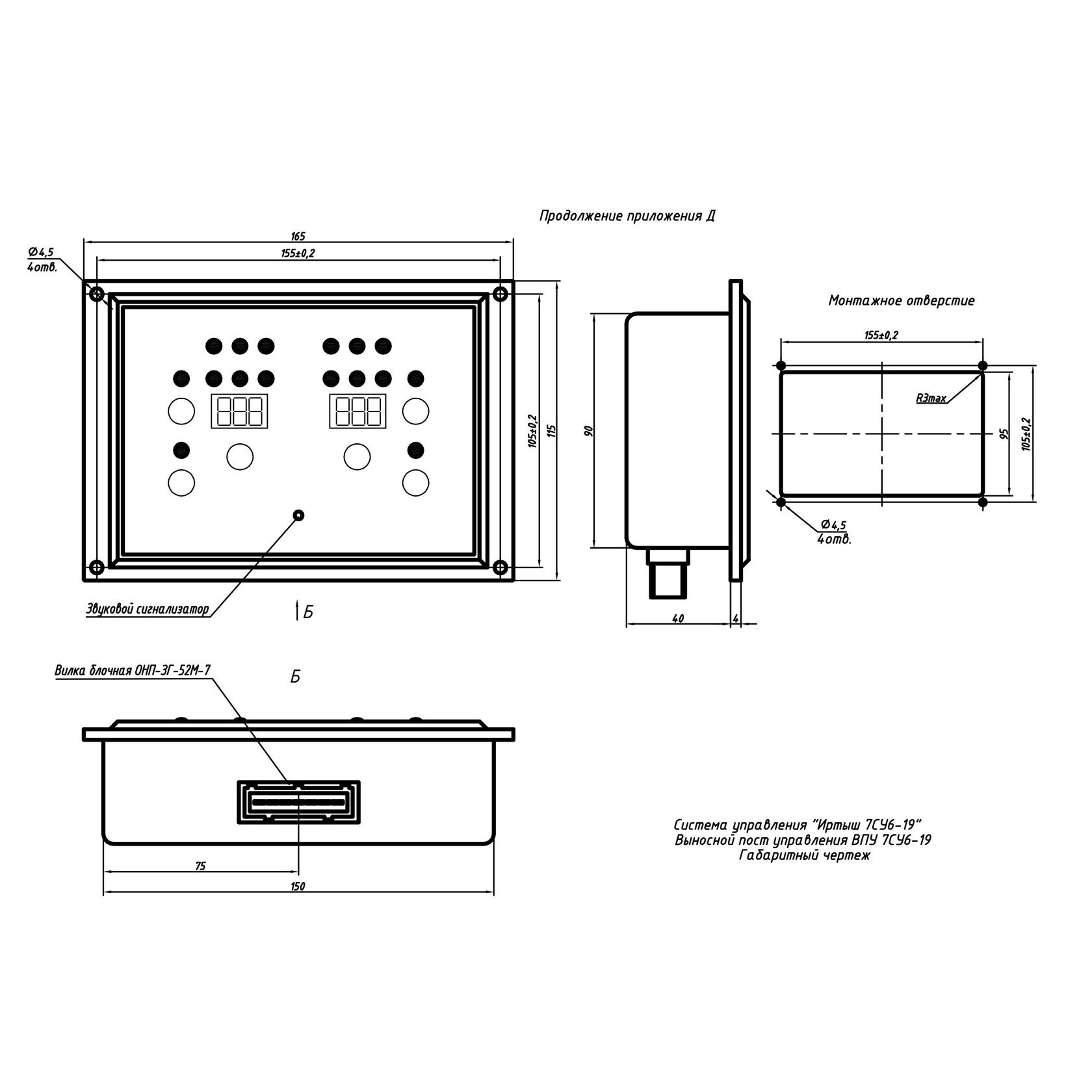

- Выносной пост управления КМ2-3ВДР-05;
- Комплект датчиков с электрическими соединителями (по отдельному заказу).
Функциональные возможности:
Контроль, исполнительную световую индикацию и индикацию в цифровом виде основных текущих параметров агрегата:
- давление масла в главной магистрали двигателя (МПа);
- температура масла двигателя (ºС);
- температура охлаждающей жидкости двигателя (ºС);
- частота вращения двигателя (х1000 мин-1);
- напряжение питания (В);
- время наработки двигателя (час);
- утечки топлива (световая индикация);
- давление забортной воды (световая индикация);
- уровень жидкости (световая индикация);
- давление масла реверс-редуктора (МПа);
- температура масла реверс-редуктора (ºС);
Предупредительную и аварийную световую и звуковую сигнализацию;
Отключение защиты оператором по давлению масла;
Дублирование индицируемых параметров независимыми приборами (КМ1-И-03):
- частота вращения дизеля;
- давление масла дизеля;
- температура охлаждающей жидкости дизеля;
выдачу сигнала на устройство аварийного останова дизеля при выходе параметров дизеля (давление масла, частота вращения) за допустимые пределы;
выдачу обобщенных сигналов «Удавшийся пуск», «Запрет реверса», «Готов к приему нагрузки», «Предавария» и «АВАРИЯ» для подключения к судовой системе автоматики;
регулировку яркости свечения световых и цифровых индикаторов.
4. Условия эксплуатации
• температура окружающего воздуха от минус 10 до плюс 45 ºС;
• относительная влажность 95% при температуре 25 ºС.
