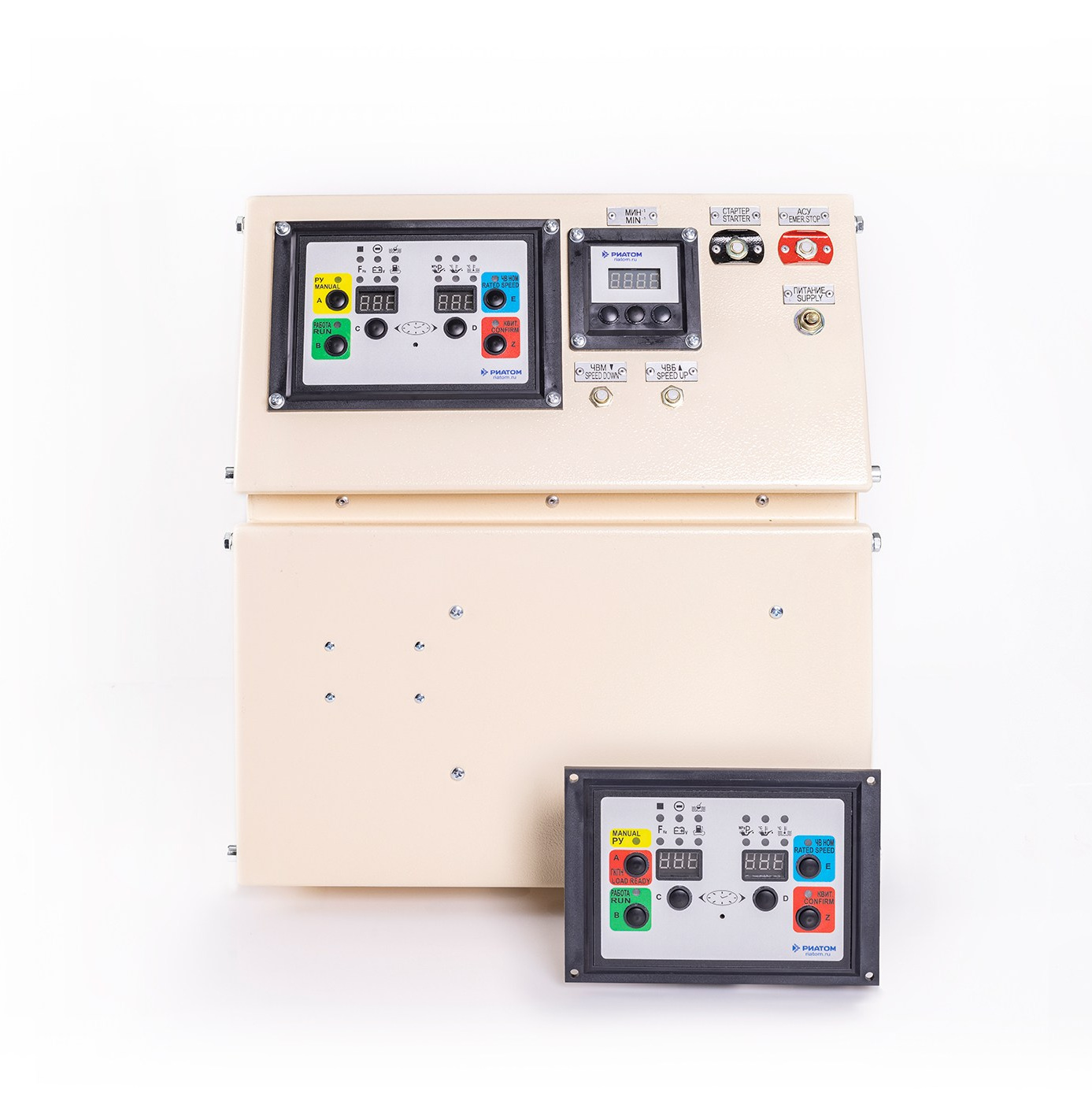

Система управления КАТУНЬ 7СУ6-33

КАТУНЬ 7СУ6-33. RIATOM Instrument-Making Plant

Назначение:
Система управления КАТУНЬ 7СУ6-33, рассчитанная на работу с электронным регулятором частоты вращения FORTRUST C1000 предназначена для управления судовым дизель-генератором, автоматизированным по 2 степени автоматизации ГОСТ 14228-80.

Система управления КАТУНЬ 7СУ6-33 имеет сертификат об одобрении Российского Речного Регистра и Российского Морского Регистра Судоходства.

Состав:

  • Местный пост управления (МПУ).
  • Контроллер многофункциональный КМ2-3Д-11 (в составе МПУ).
  • Электронный регулятор частоты вращения FORTRUST C1000 (в комплект не входит).
  • Выносной пост управления (ВПУ) КМ2-3ВД-11.


Функциональные возможности:
Цифровая индикация основных параметров двигателя на местном и выносном постах управления:

  • частота вращения (Гц);
  • давление масла (МПа);
  • температура охлаждающей жидкости (ºС);
  • температура масла (ºС);
  • температура выпускных газов левого блока (ºС);
  • температура выпускных газов правого блока (ºС);
  • время наработки двигателя (моточасы);
  • напряжения питания (В).

Предупредительная, аварийная световая и звуковая сигнализация на местном и выносном постах управления:

  • высокая частота вращения;
  • низкое давление масла;
  • высокая температура охлаждающей жидкости;
  • высокая температура масла;
  • низкая/высокая температура газов;
  • низкий уровень охлаждающей жидкости;
  • низкое давление забортной воды;
  • утечка топлива;
  • низкое/высокое напряжения питания.

Защита двигателя:

  • высокая частота вращения;
  • низкое давление масла;
  • высокая температура охлаждающей жидкости*;
  • высокая температура масла*.

* включается по желанию потребителя.

Условия эксплуатации:
температура окружающего воздуха от минус 20 до плюс 50 ºС;
относительная влажность 98% при температуре 25 ºС.

Технические характеристики:

Напряжение питания, В 24 ± 6

Мощность, потребляемая не более, Вт 100

Рабочий диапазон температуры, ºС -10…+50
