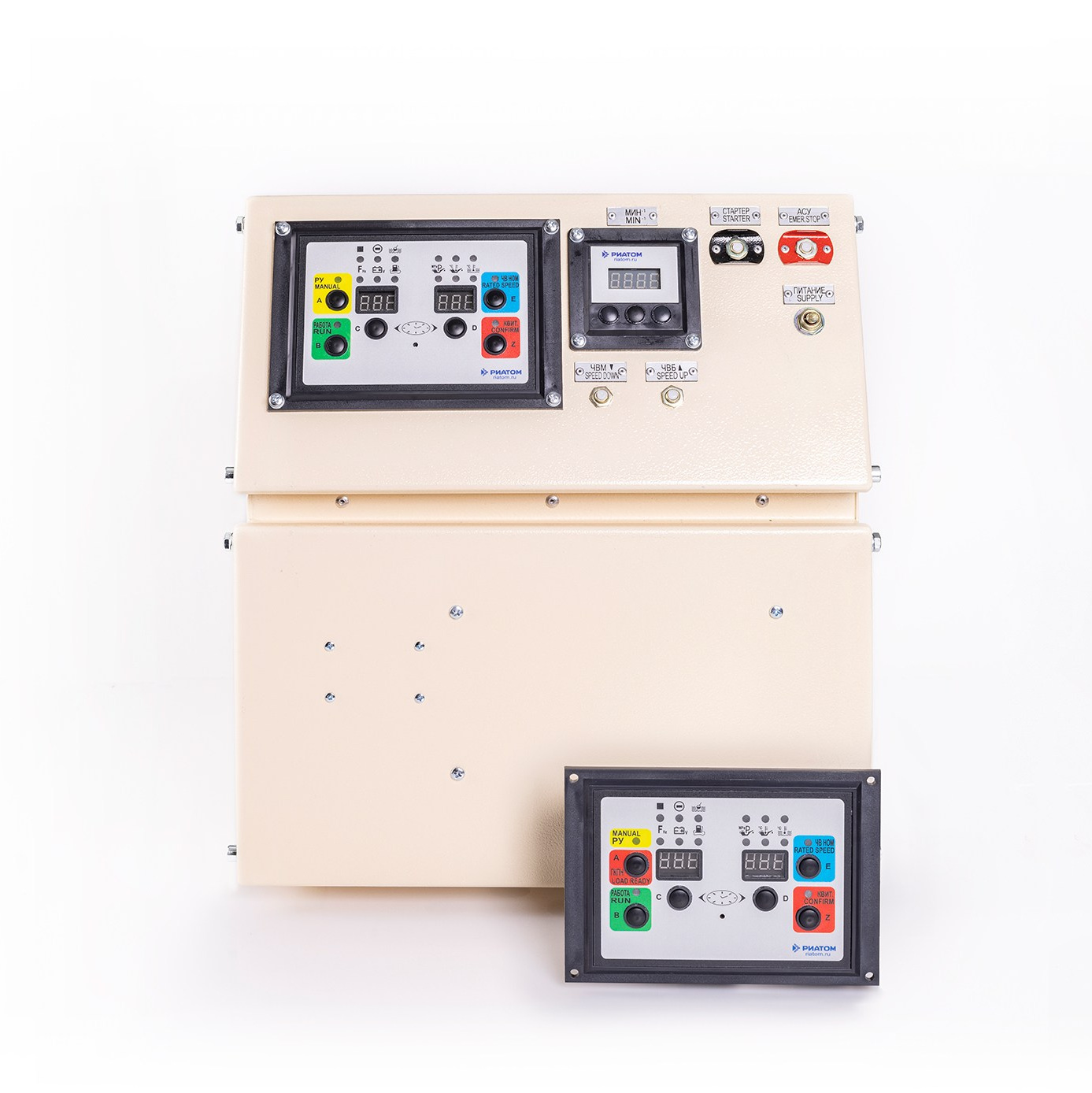

Система управления КАТУНЬ 7СУ6-35

КАТУНЬ 7СУ6-35. RIATOM Instrument-Making Plant

1. Назначение.
Система управления ИРТЫШ 7СУ6-35 предназначена для оборудования главного судового дизеля с реверс-редукторной передачей, автоматизированным по 2 степени автоматизации ГОСТ 14228-80, и обеспечивает контроль и индикацию параметров, а также АПСиЗ.

Система управления ИРТЫШ 7СУ6-35 имеет сертификат об одобрении Российского Речного Регистра и Российского Морского Регистра Судоходства.

2. Состав.
• Контроллер многофункциональный КМ2-3ДР-07.
• Контроллер многофункциональный КМ2-3ТГ-01.
• Контроллер многофункциональный КМ1-И-04.

• Выносной пост управления КМ2-3ВДР-07.
• Комплект датчиков с электрическими соединителями (по отдельному заказу).

3. Функциональные возможности
• контроль, исполнительную световую индикацию и индикацию в цифровом виде основных текущих параметров агрегата:

  • давление масла в главной магистрали двигателя (МПа);
  • температура масла двигателя (ºС);
  • температура охлаждающей жидкости двигателя (ºС);
  • частота вращения двигателя (х1000 мин-1);
  • напряжение питания (В);
  • время наработки двигателя (час);
  • утечки топлива (световая индикация);
  • давление забортной воды (световая индикация);
  • уровень жидкости (световая индикация);
  • температура выпускных газов, 8 каналов (ºС);
  • давление масла реверс-редуктора (МПа);
  • температура масла реверс-редуктора (ºС);


• предупредительную и аварийную световую и звуковую сигнализацию;
• отключение защиты оператором по давлению масла;
• дублирование частоты вращения дизеля независимым прибором (КМ1-И-04):
• выдачу обобщенных сигналов «Удавшийся пуск», «Запрет реверса», «Готов к приему нагрузки», «Предавария» и «АВАРИЯ» для подключения к судовой системе автоматики;
• аварийный (экстренный) останов дизеля кнопкой «АСУ»;
• регулировку яркости свечения световых и цифровых индикаторов.

4. Условия эксплуатации
• температура окружающего воздуха от минус 10 до плюс 45 ºС;
• относительная влажность 95% при температуре 25 ºС.
