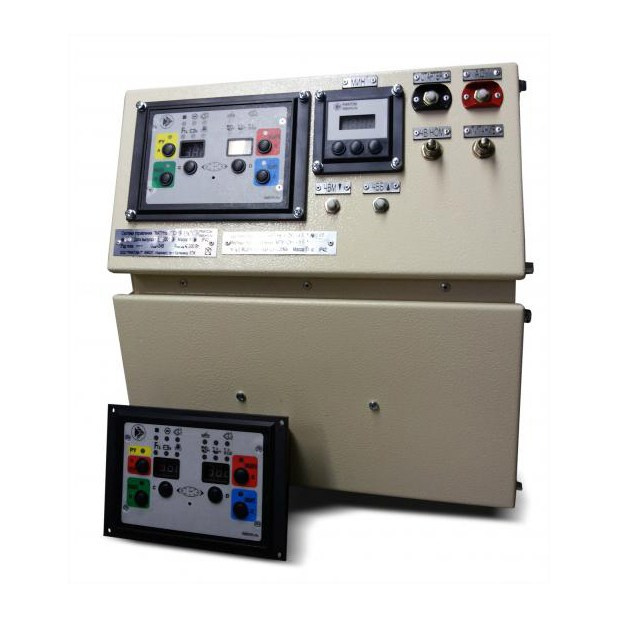

Система управления КАТУНЬ 7СУ6-16

КАТУНЬ 7СУ6-16. Приборостроительный завод РИАТОМ
КАТУНЬ 7СУ6-16. Приборостроительный завод РИАТОМ

Назначение:
Система управления КАТУНЬ 7СУ6-16 с электронным регулятором частоты вращения предназначена для управления судовым дизель-генератором, автоматизированным по 2 степени автоматизации ГОСТ 14228-80.

Система управления КАТУНЬ 7СУ6-16 имеет сертификат об одобрении Российского Речного Регистра и Российского Морского Регистра Судоходства.

Состав:

  • Местный пост управления (МПУ).
  • Контроллер многофункциональный КМ2-3Д-02 (в составе МПУ).
  • Электронный регулятор частоты вращения (в составе МПУ).
  • Выносной пост управления (ВПУ) КМ2-3ВД-02.
  • Электромагнит поворотный (по отдельному заказу).
  • Выносной пост управления КМ2-3ВД-02 1 шт.
  • Комплект датчиков с электрическими соединителями (по отдельному заказу).


Функциональные возможности
Цифровая индикация основных параметров двигателя на местном и выносном постах управления:

  • частота вращения (Гц);
  • давление масла (МПа);
  • температура охлаждающей жидкости (ºС);
  • температура масла (ºС);
  • температура выпускных газов левого блока (ºС);
  • температура выпускных газов правого блока (ºС);
  • время наработки двигателя (моточасы);
  • напряжения питания (В).


Предупредительная, аварийная световая и звуковая сигнализация на местном и выносном постах управления:

  • высокая частота вращения;
  • низкое давление масла;
  • высокая температура охлаждающей жидкости;
  • высокая температура масла;
  • низкая/высокая температура газов;
  • низкий уровень охлаждающей жидкости;
  • низкое давление забортной воды;
  • утечка топлива;
  • низкое/высокое напряжения питания.


Защита двигателя:

  • высокая частота вращения;
  • низкое давление масла;
  • высокая температура охлаждающей жидкости*;
  • высокая температура масла*.

* включается по желанию потребителя.

Условия эксплуатации:

  • температура окружающего воздуха от минус 20 до плюс 50 ºС;
  • относительная влажность 98% при температуре 25 ºС.


Технические характеристики:

Напряжение питания В 24±6

Мощность, потребляемая не более, Вт100

Регулируемый наклон статической характеристики, % 0…6

Класс точности поддержания частоты вращения ГОСТ 10511 1.2

Рабочий диапазон температуры, ºС-10…+50
