Remote Automatic Control System “Corvette” is designed to control the main ship engine speed and enable reverse gear transmission.

Control is carried out with the help of speed setters, which can be installed in the wheelhouse, in the engine room, and can also be installed in other rooms of the ship.

The speed is set by moving the fuel pump rail with the actuator.

Gear shifting is performed by mechanical movement of the RRP lever by the actuating mechanism or by sending signals to the Forward and Backward solenoid valves.

RACS “Corvette” is approved by the Russian River Register and the Russian Maritime Register of Shipping.


The system includes:

Remote Automatic Control Systems (RACS). RIATOM Instrument-Making Plant

Блок управления БУ-22.1

Блок управления позволяет управлять оборотами двигателя и режимом движения.

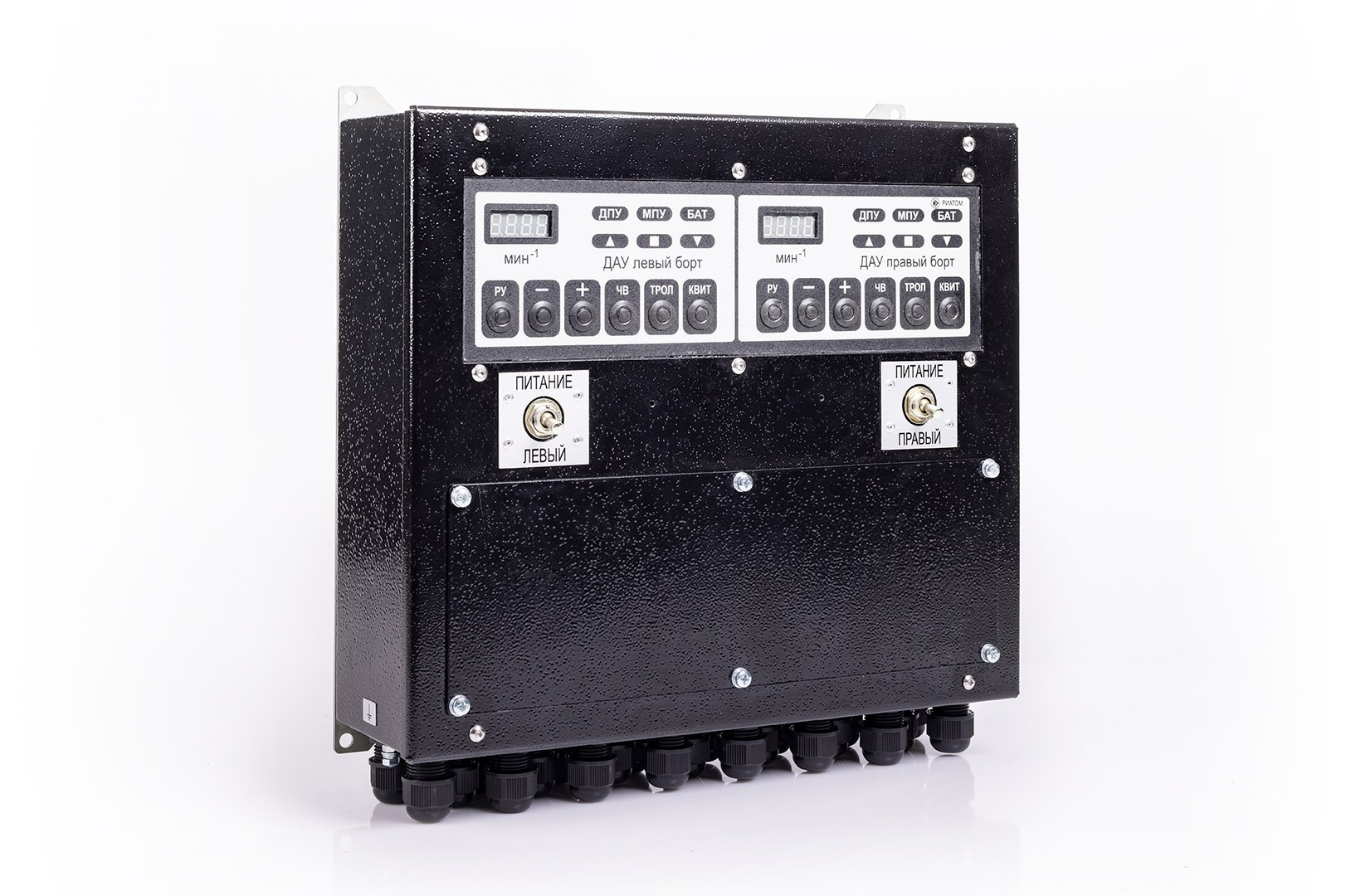

Блок управления БУ-22.2

Блок управления сдвоенный позволяет управлять оборотами двигателя и режимом движения. Представляет собой два независимых блока, собранных в одном корпусе, для удобства монтажа и настройки.

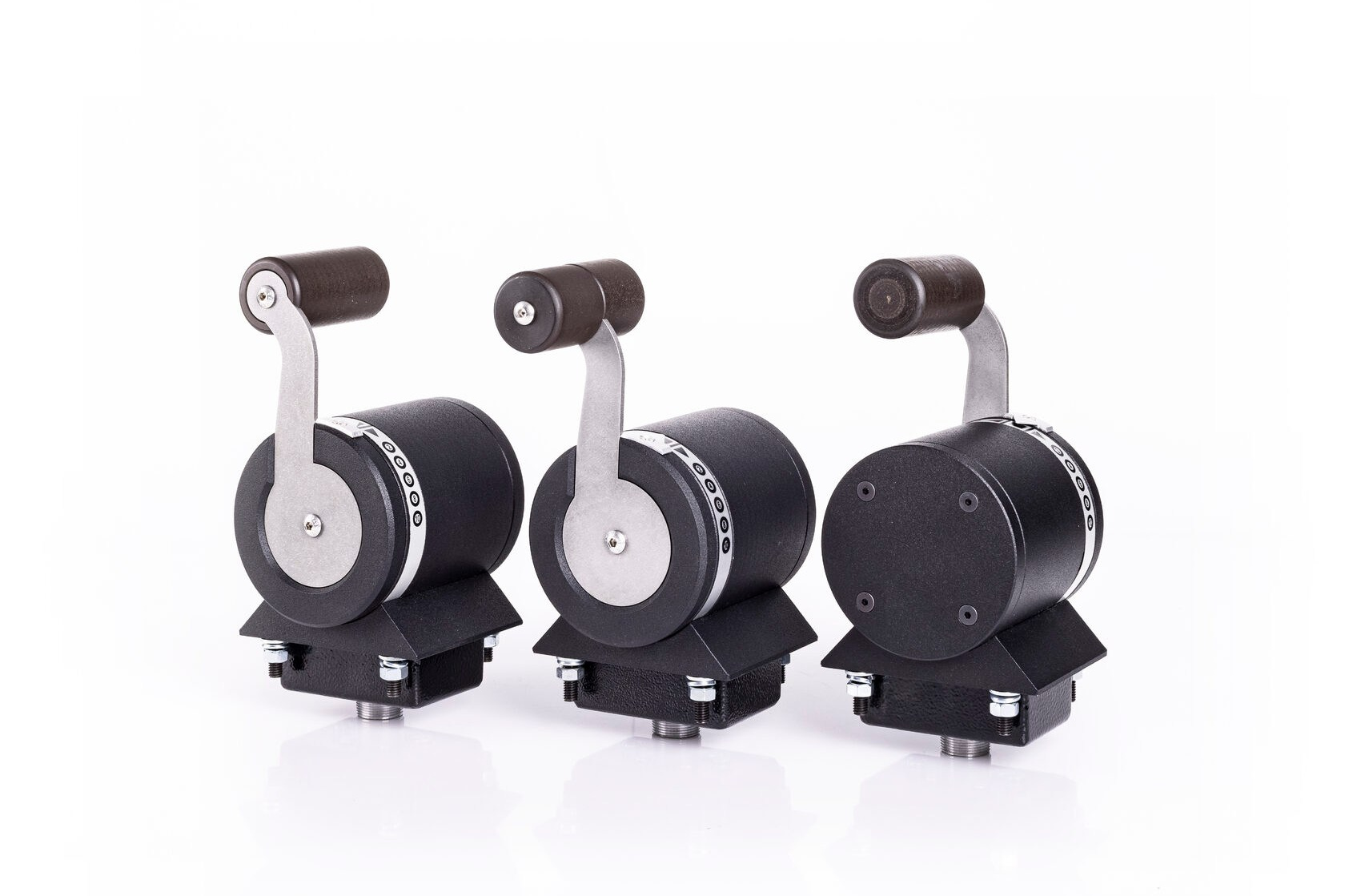

Задатчик оборотов ЗО-4.1-03

Варианты исполнения: правый, левый, средний.

  • Напряжение питания, В: 24
  • Ток потребления, А: 1
  • Степень защиты оболочки: IP44 / IP56

Угол перемещения рукояти от положения «Полный назад» до «Полный вперёд», °: 160
Имеет фиксацию в положении «нейтраль», «малый вперед», «малый назад»

Задатчик оборотов ЗО-4.2-03

Представляет собой два независимых задатчика оборотов, собранных в одном корпусе, для удобства монтажа и управления.

  • Напряжение питания, В: 24
  • Ток потребления, А: 1
  • Степень защиты оболочки: IP44 / IP56

Угол перемещения рукояти от положения «Полный назад» до «Полный вперёд», °: 160
Имеет фиксацию в положении «нейтраль», «малый вперед», «малый назад»

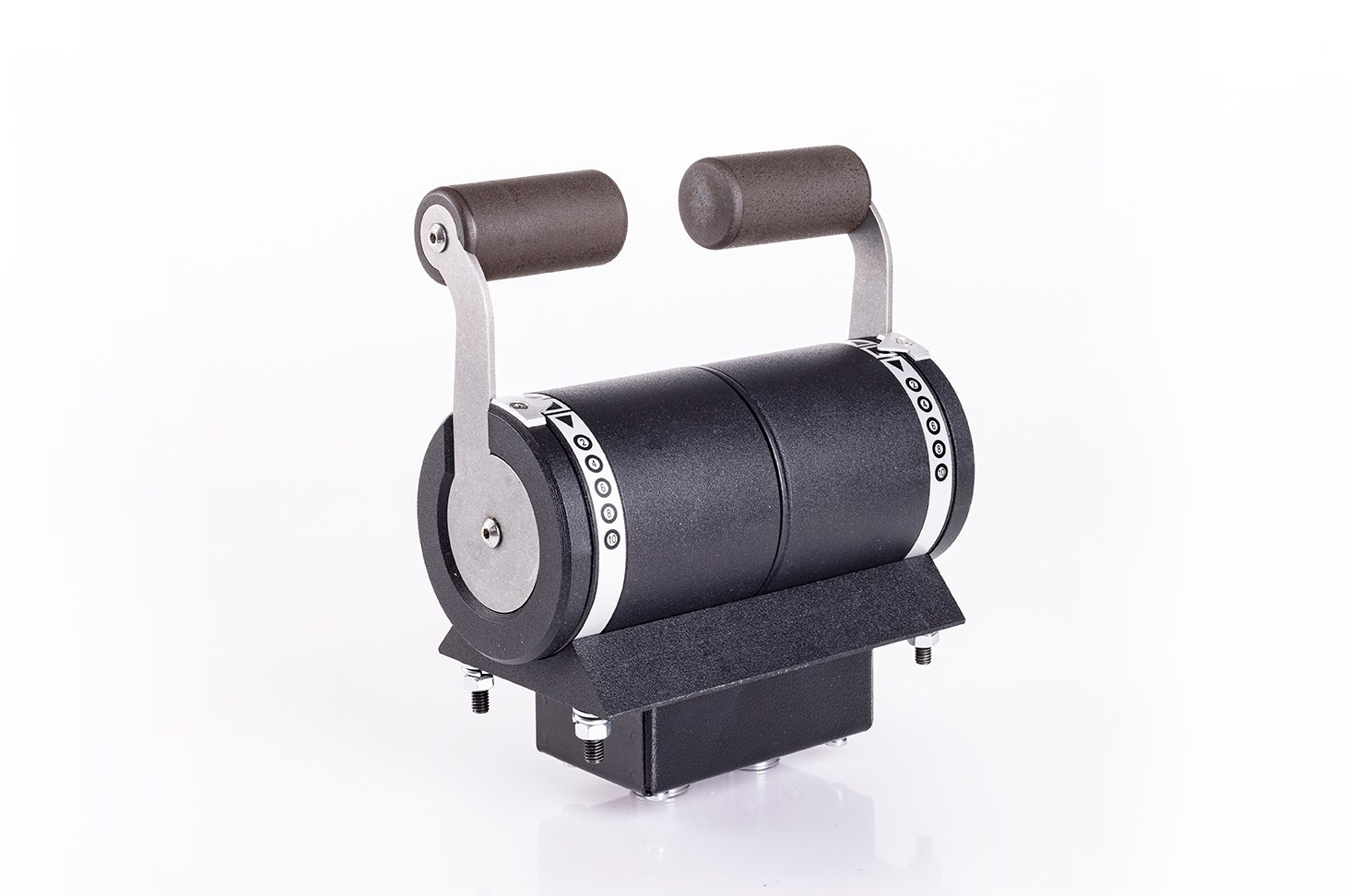

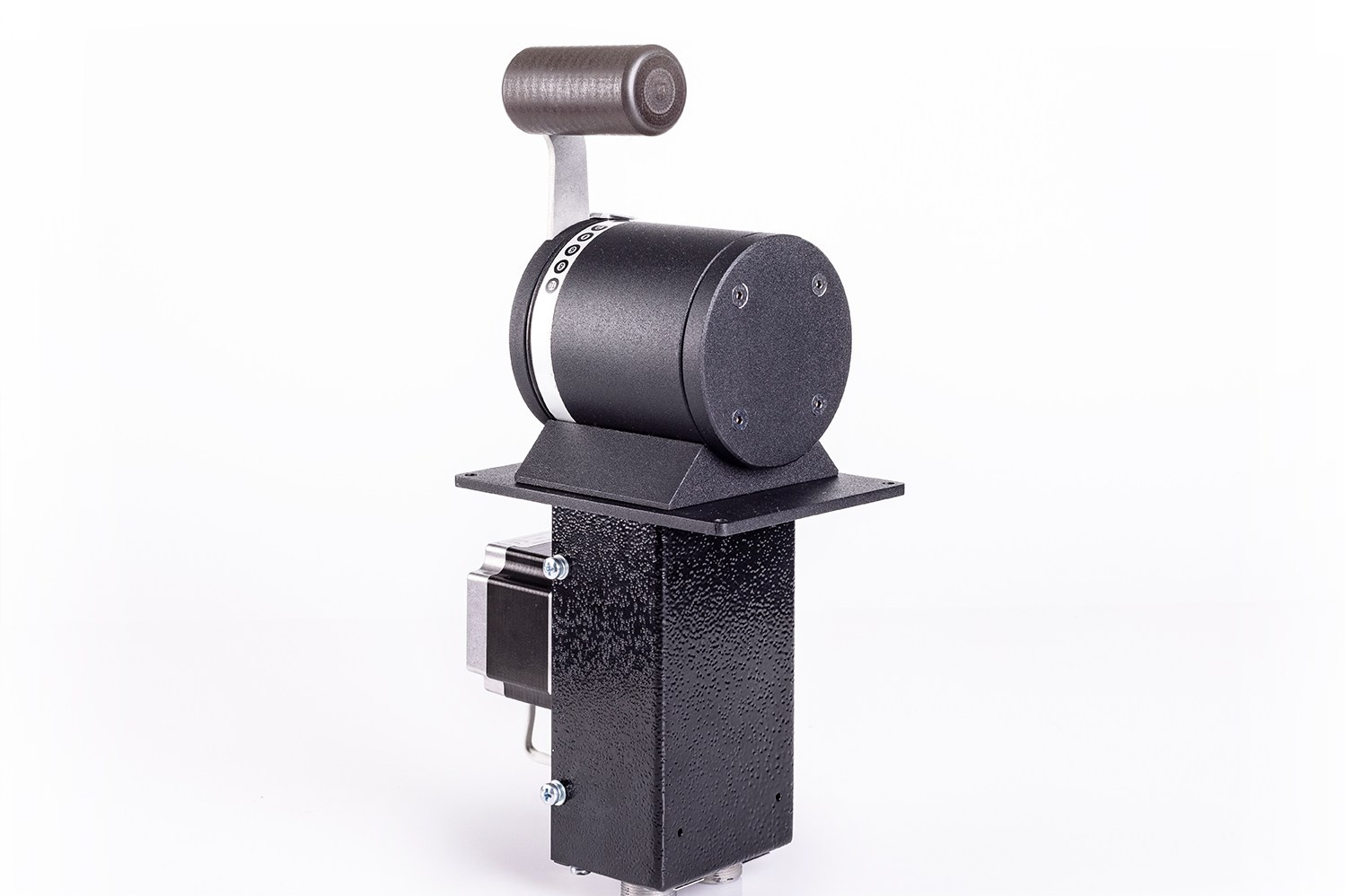

Задатчик оборотов ЗО-4.6-03L

Варианты исполнения: левый

  • Напряжение питания, В:    24
  • Ток потребления, А:           5
  • Степень защиты оболочки: IP44

Угол перемещения рукояти от положения «Полный назад» до «Полный вперёд», °: 160
Оборудован электроприводом для автоматического передвижения рукояти. Применяется при наличии нескольких постов управления для автоматической синхронизации положения рукояти.

Remote Automatic Control Systems (RACS). RIATOM Instrument-Making Plant

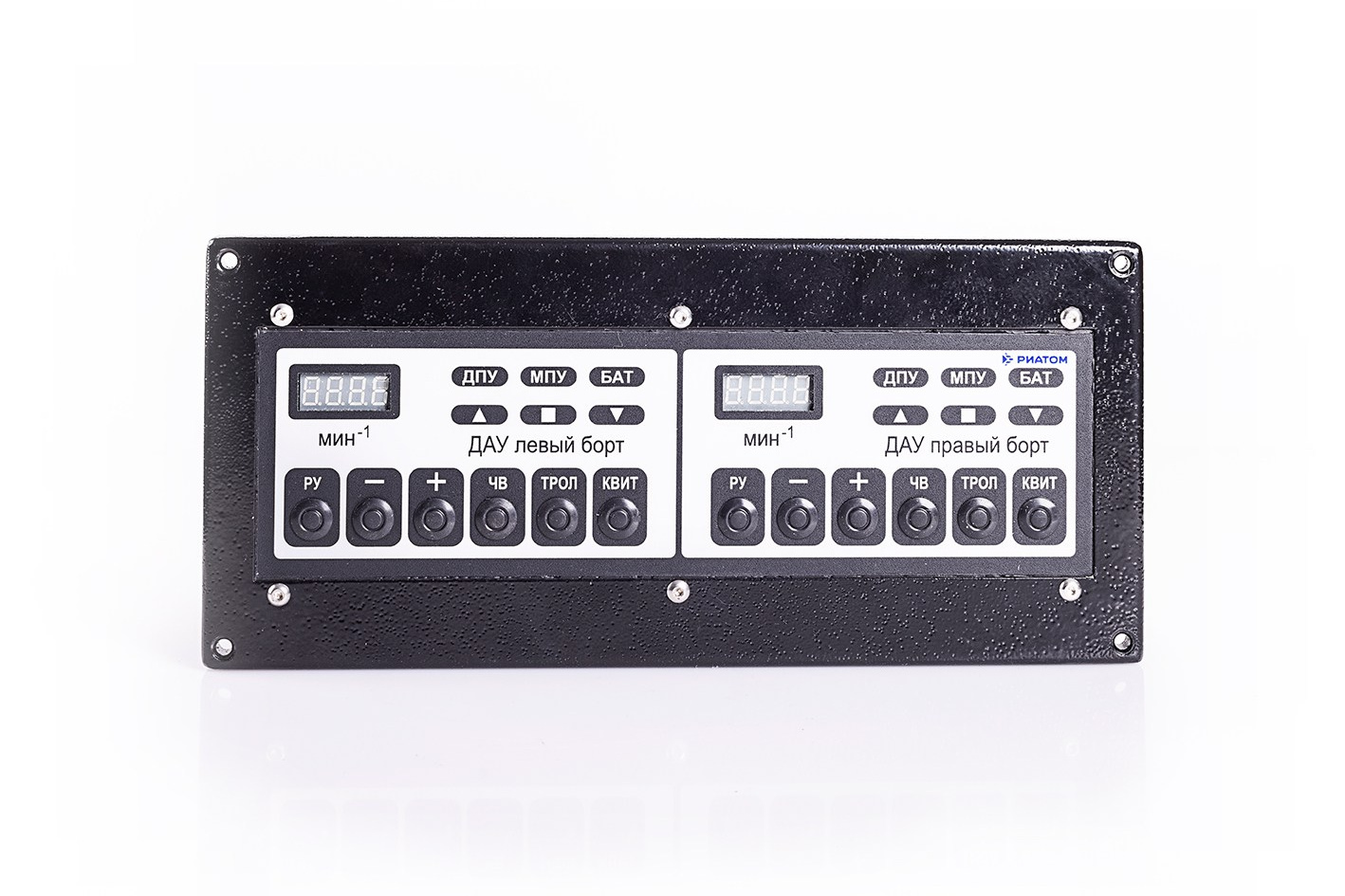

Индикатор задатчика оборотов ИЗО-03.5

Индикатор задатчика оборотов ИЗО-03.5 предназначен для индикации частоты вращения и основных режимов работы системы ДАУ (является составной частью системы ДАУ «Корвет»). Позволяет выводить обороты дизеля или выходного вала. Показывает режим работы редуктора.

  • Технические данные:
  • Напряжение питания, 24±6В
  • Степень защиты по ГОСТ 14254-80: IР44

Индикатор задатчика оборотов ИЗО-2×03.5

Индикатор задатчика оборотов ИЗО-2×03.5 предназначен для индикации частоты вращения и основных режимов работы системы ДАУ (является составной частью системы ДАУ «Корвет»). Позволяет выводить обороты дизеля и выходного вала. Показывает режим работы редуктора. Представляет собой два независимых индикатора, для удобства монтажа.

  • Технические данные
  • Напряжение питания, 24±6В
  • Степень защиты по ГОСТ 14254-80: IР44
Remote Automatic Control Systems (RACS). RIATOM Instrument-Making Plant

Исполнительный механизм ИМ-05.x.3

Исполнительный механизм предназначен для передачи воздействия на орган управления:
· ИМ-05.1.3 — для систем регулирования частоты вращения двигателя (ТНВД);
· ИМ-05.2.3 — для переключения РРП
· ИМ-05.3.3 — для управления клапана троллинга

  • Напряжение питания, В:    24
  • Ток потребления, А:           5
  • Степень защиты оболочки: IP22
  • Масса, кг, не более:             4
  • Перемещение штока, мм:   80
