Системы дистанционного автоматического управления (ДАУ)

Система ДАУ «Корвет» предназначена для управления оборотами главного судового двигателя и включением реверс-редукторной передачи.

Управление производится с помощью задатчиков оборотов, устанавливать которые можно в рулевой рубке, в машинном отделении, допускается также установка в других помещениях.

Задание оборотов осуществляется путём перемещения рейки топливного насоса исполнительным механизмом (ИМ).

Переключение передачи осуществляется механическим перемещением рычага РРП исполнительным механизмом (ИМ) либо подачей сигналов на электромагнитные клапаны «Вперёд» и «Назад».

Система ДАУ «Корвет» одобрена Российским Речным Регистром и Российским Морским Регистром Судоходства.

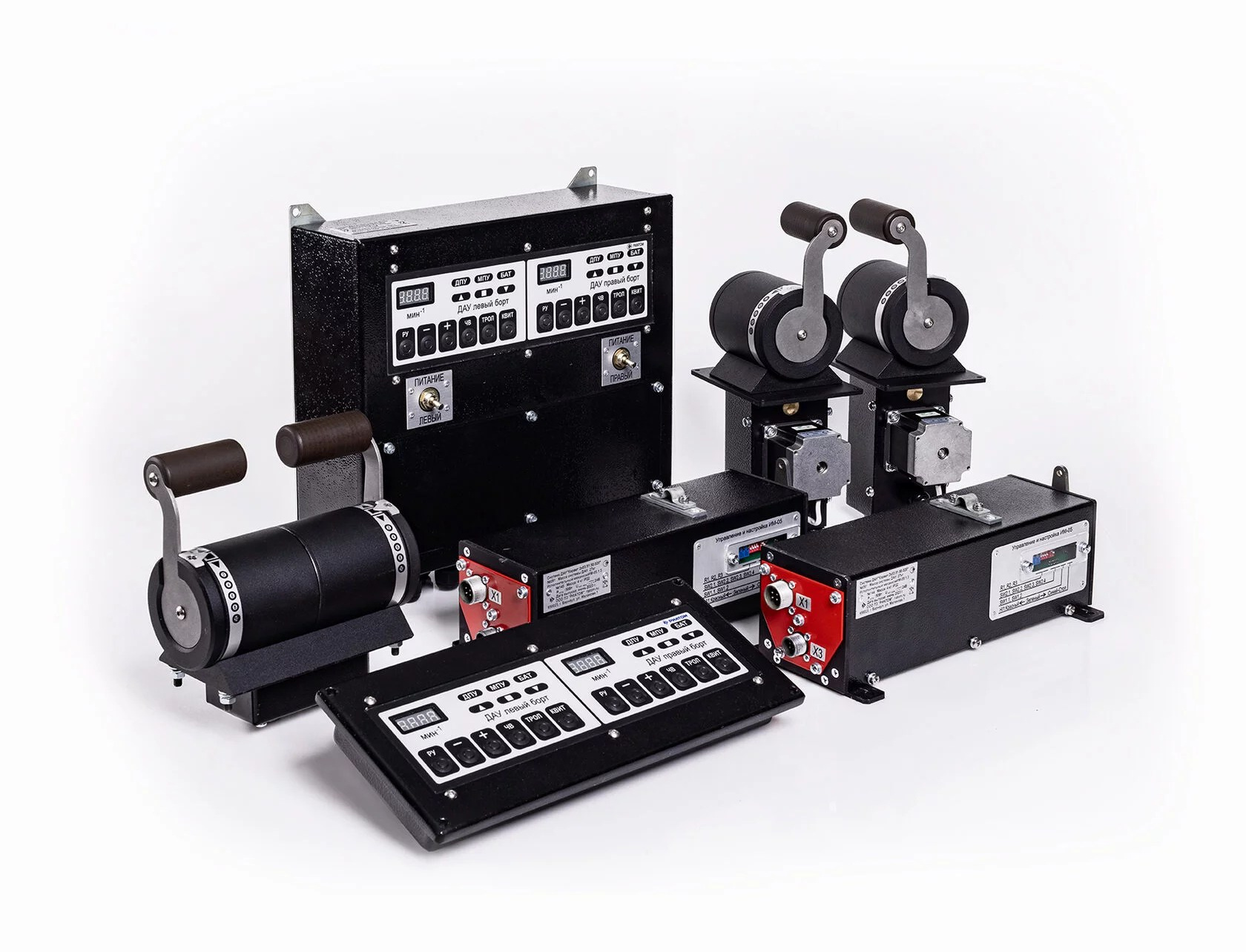

В систему входят:

Блок управления БУ-22.1

Блок управления позволяет управлять оборотами двигателя и режимом движения.

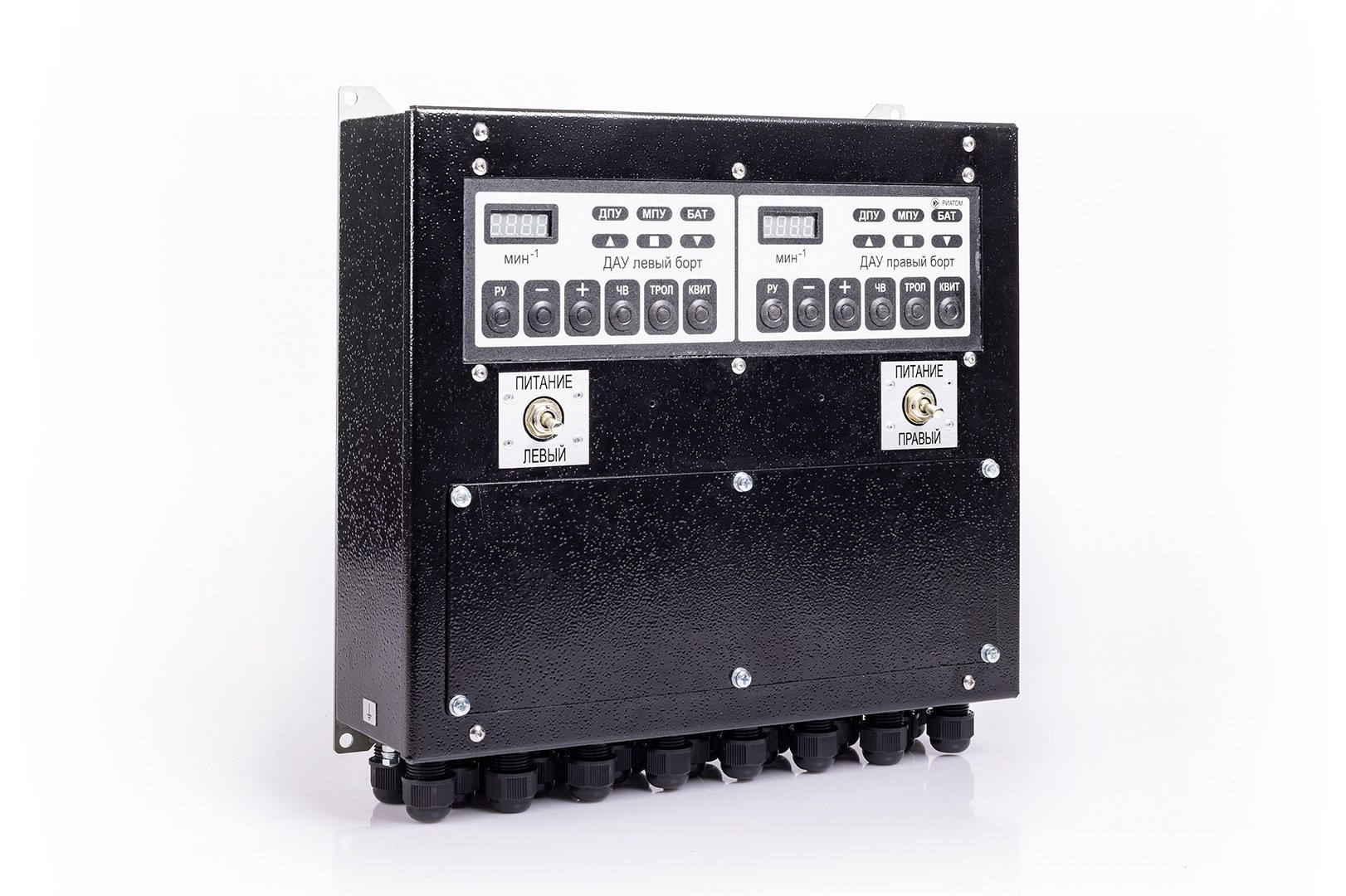

Блок управления БУ-22.2

Блок управления сдвоенный позволяет управлять оборотами двигателя и режимом движения. Представляет собой два независимых блока, собранных в одном корпусе, для удобства монтажа и настройки.

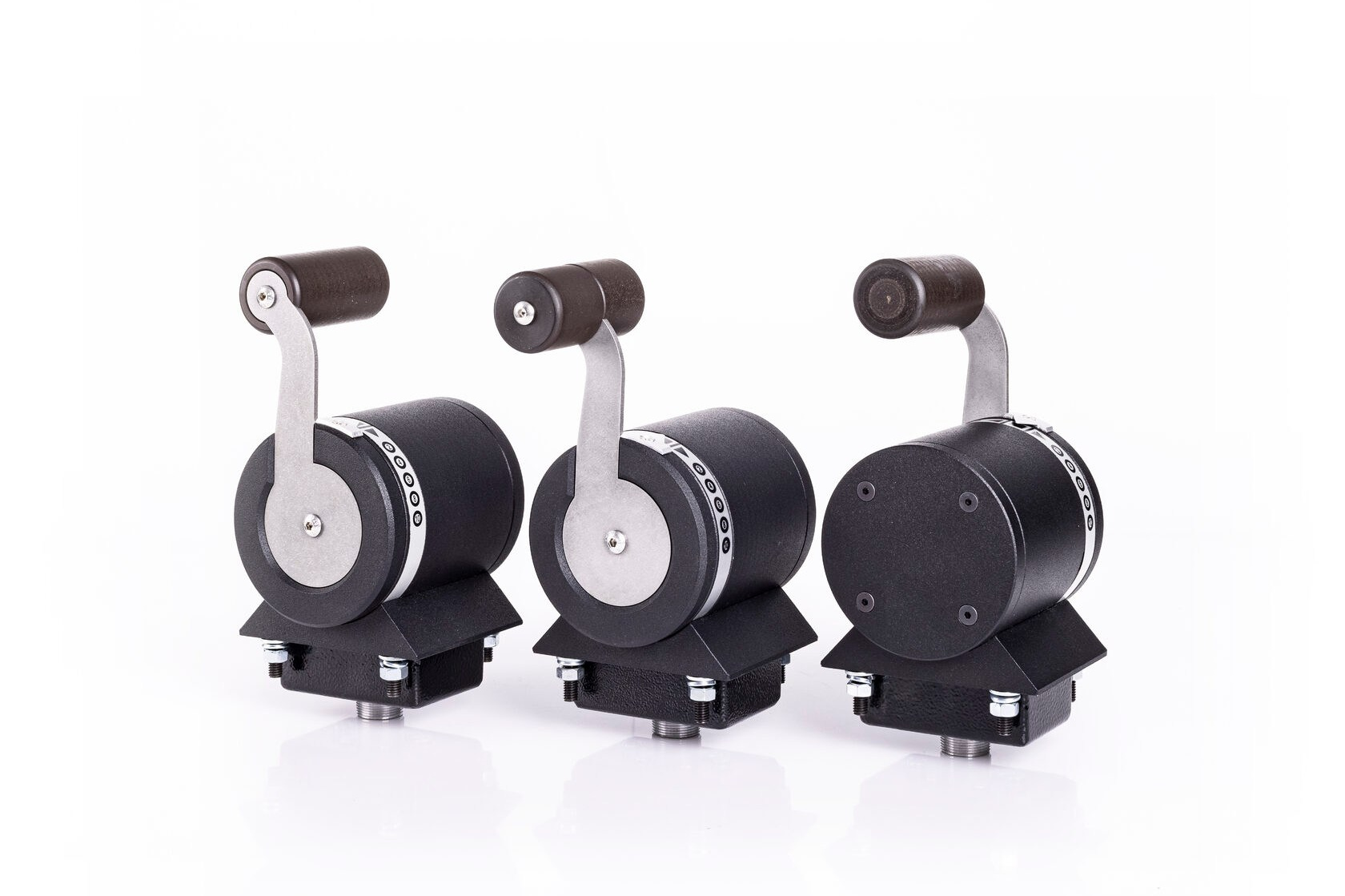

Задатчик оборотов ЗО-4.1-03

Варианты исполнения: правый, левый, средний.

• Напряжение питания, В: 24
• Ток потребления, А: 1
• Степень защиты оболочки: IP44 / IP56

Угол перемещения рукояти от положения «Полный назад» до «Полный вперёд», °: 160
Имеет фиксацию в положении «нейтраль», «малый вперед», «малый назад»

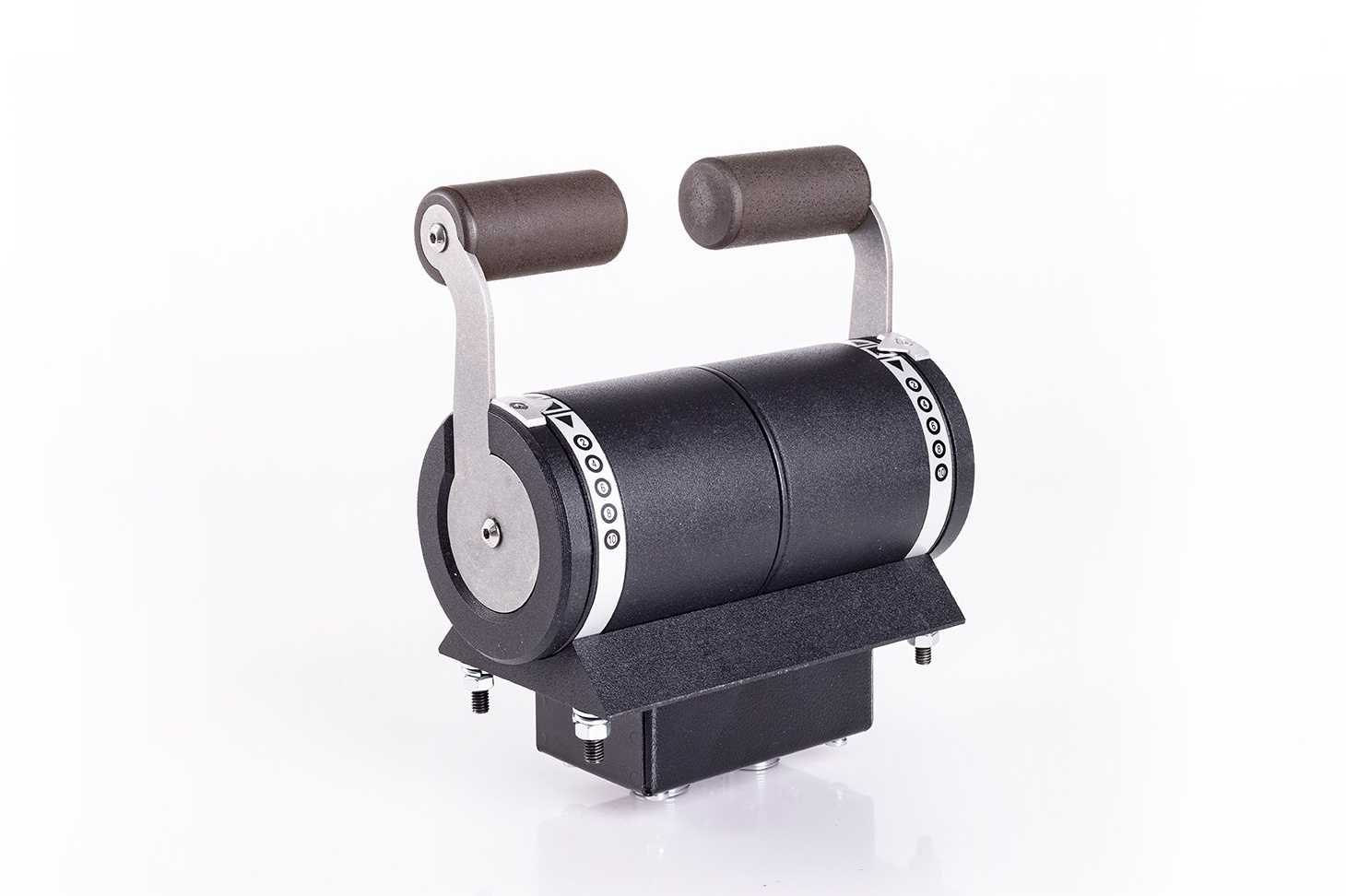

Задатчик оборотов ЗО-4.2-03

Представляет собой два независимых задатчика оборотов, собранных в одном корпусе, для удобства монтажа и управления.

• Напряжение питания, В: 24
• Ток потребления, А: 1
• Степень защиты оболочки: IP44 / IP56

Угол перемещения рукояти от положения «Полный назад» до «Полный вперёд», °: 160
Имеет фиксацию в положении «нейтраль», «малый вперед», «малый назад»

Задатчик оборотов ЗО-4.6-03L

Варианты исполнения: левый

• Напряжение питания, В:    24
• Ток потребления, А:           5
• Степень защиты оболочки: IP44

Угол перемещения рукояти от положения «Полный назад» до «Полный вперёд», °: 160
Оборудован электроприводом для автоматического передвижения рукояти. Применяется при наличии нескольких постов управления для автоматической синхронизации положения рукояти.

Индикатор задатчика оборотов ИЗО-03.5

Индикатор задатчика оборотов ИЗО-03.5 предназначен для индикации частоты вращения и основных режимов работы системы ДАУ (является составной частью системы ДАУ «Корвет»). Позволяет выводить обороты дизеля или выходного вала. Показывает режим работы редуктора.

• Технические данные:
• Напряжение питания, 24±6В
• Степень защиты по ГОСТ 14254-80: IР44

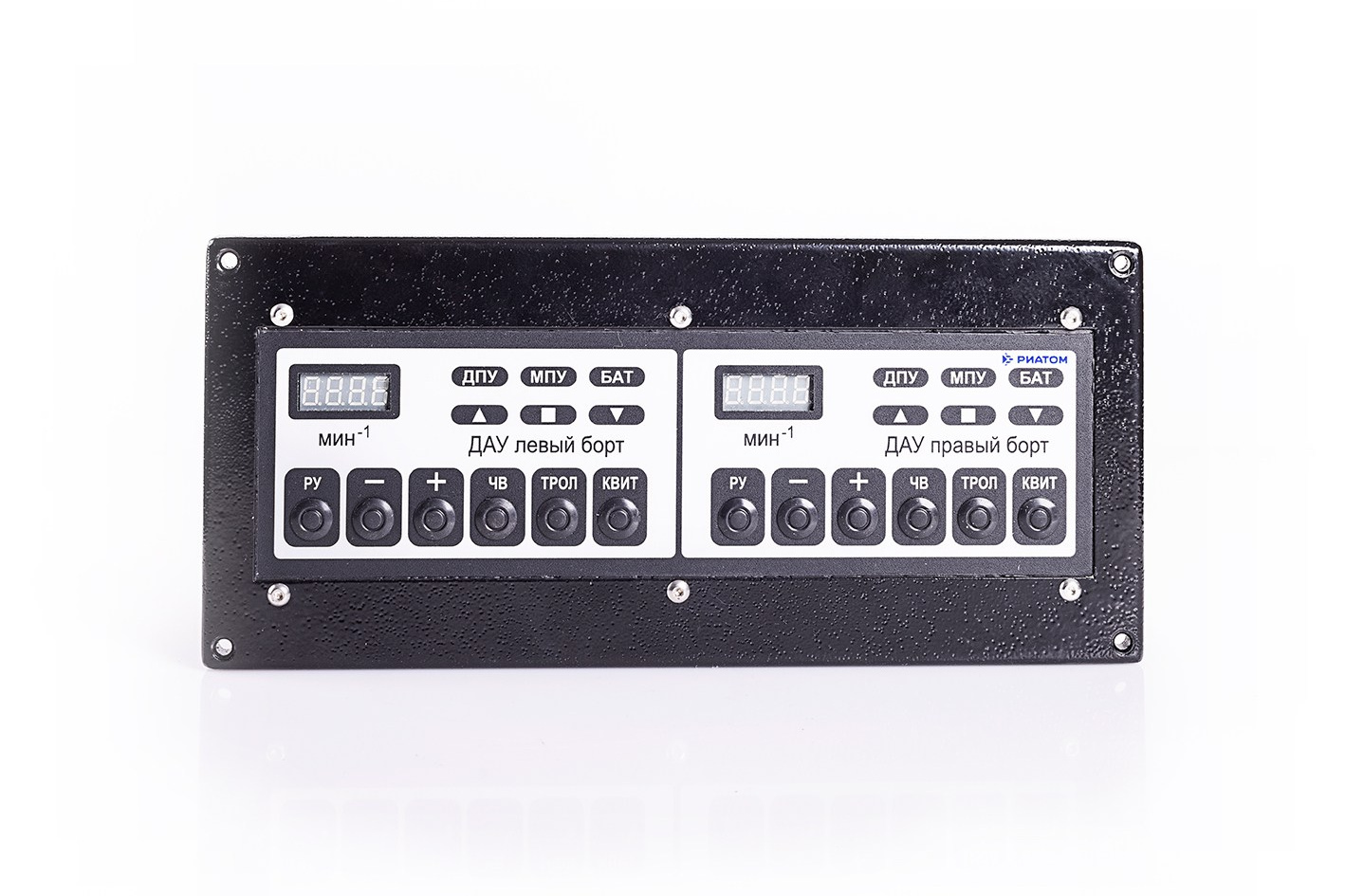

Индикатор задатчика оборотов ИЗО-2×03.5

Индикатор задатчика оборотов ИЗО-2×03.5 предназначен для индикации частоты вращения и основных режимов работы системы ДАУ (является составной частью системы ДАУ «Корвет»). Позволяет выводить обороты дизеля и выходного вала. Показывает режим работы редуктора. Представляет собой два независимых индикатора, для удобства монтажа.

• Технические данные
• Напряжение питания, 24±6В
• Степень защиты по ГОСТ 14254-80: IР44

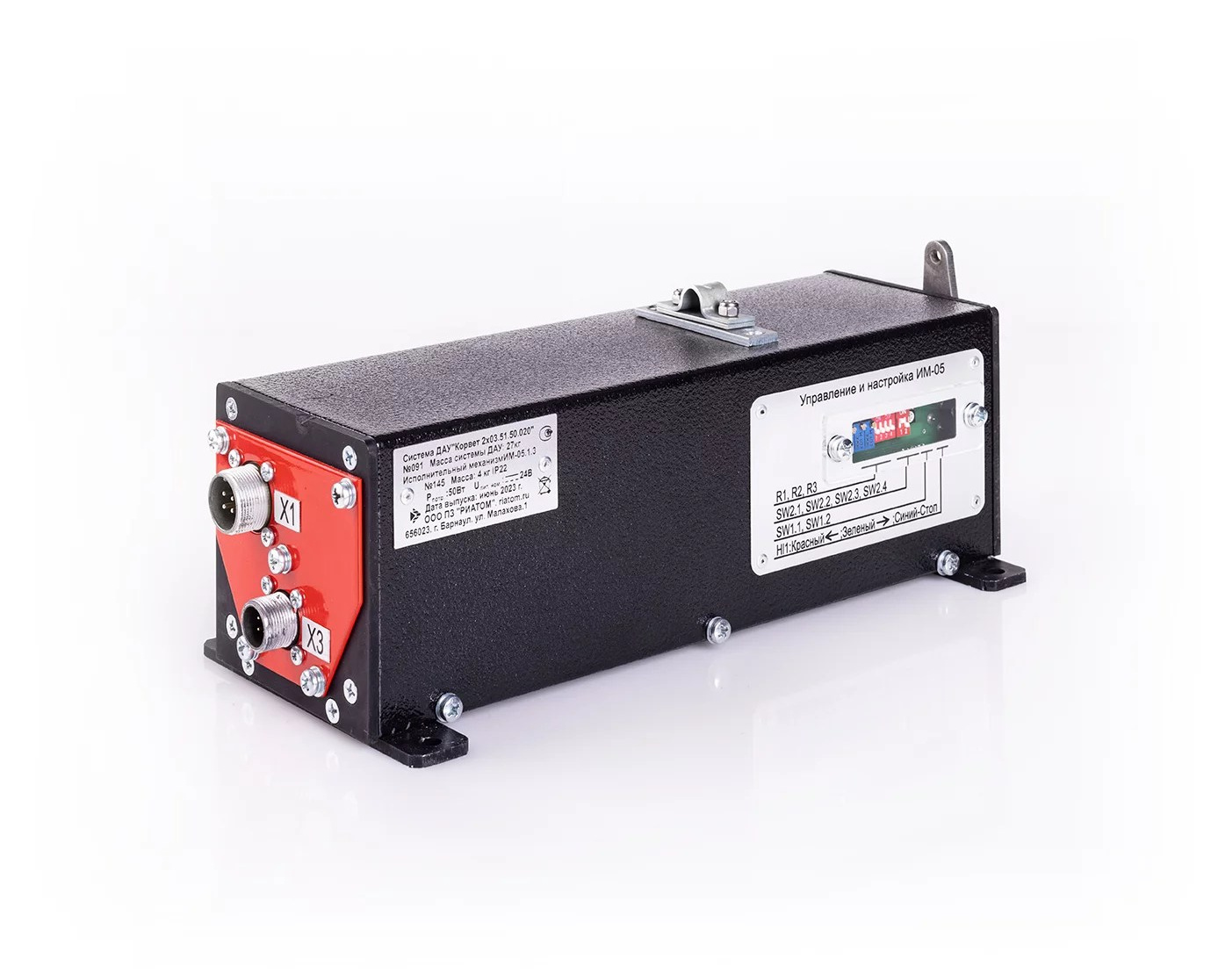

Исполнительный механизм ИМ-05.x.3

Исполнительный механизм предназначен для передачи воздействия на орган управления:
· ИМ-05.1.3 — для систем регулирования частоты вращения двигателя (ТНВД);
· ИМ-05.2.3 — для переключения РРП
· ИМ-05.3.3 — для управления клапана троллинга

• Напряжение питания, В:    24
• Ток потребления, А:           5
• Степень защиты оболочки: IP22
• Масса, кг, не более:             4
• Перемещение штока, мм:   80
